Solar Powered reloj de Arduino! (2 / 9 paso)

Paso 2: Hacer tu placa de Arduino...

Hacer un Arduino en un perfboard no es muy difícil a todos. Probablemente gastarás 2-4 horas en total, te sugiero que hacerlo sobre un par de días. El Arduino de soldadura requiere un poco de experiencia de soldadura y herramientas adecuadas, así que si eres un principiante salida este.

Primero soldar todos los componentes pasivos, como los zócalos, encabezados, botones, resistencias, condensadores y thecrystal. Yo he soldado no el ATmega328 directamente a la placa, pero en lugar de otro soldado en 2 tiras de zócalo de FPT en el que podrá colocar el microcontrolador. Esto hace fácil para que me suelde sin preocuparse por freír mi chip. Puede soldar los componentes en cualquier arreglo te gusta, pero si quieres hacerlo de la manera fácil, siga estos pasos:

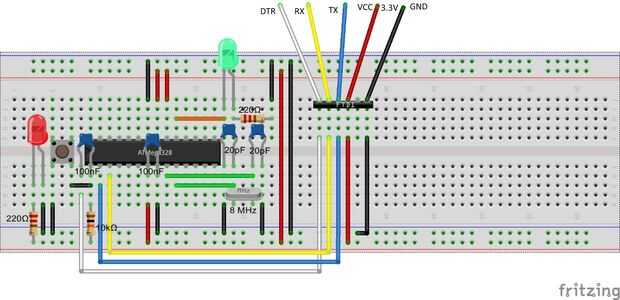

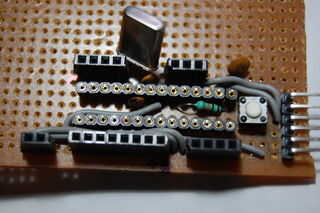

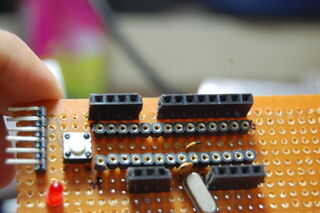

1. Suelde todos los componentes pasivos para el PCB, tal como se muestra a continuación. Nota: sólo las cabeceras hombres dobladas de soldadura es necesaria si va a usted programar ATmega con un desglose FTDI. Sin embargo he mostrado una manera de programar el microcontrolador con Arduino otro, que es mucho más fácil.

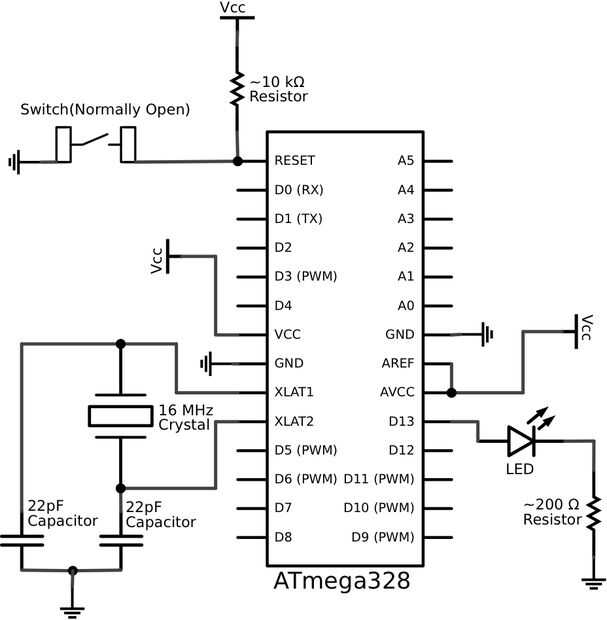

2. Ahora soldar los cables de puente; pin de VCC 5v encabezado, A0 y A1 pernos a sus respectivas cabeceras y atado con alambre al cable ftdi. Consulte el circuito anteriormente para obtener ayuda.

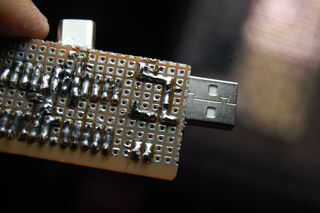

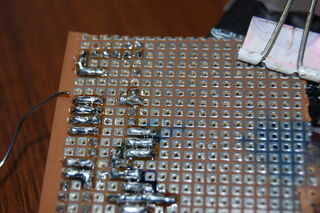

3. Ahora hacer las pistas de soldadura en el PCB. A continuación se muestra el resultado...

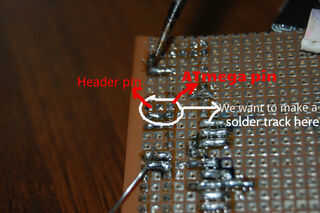

   Cómo hacer soldar pistas??? En los cuadros siguientes he mostrado cómo hacer una soldadura conexión de pines del ATmega al respectivo encabezado de pista...

   • Depositar una gota de soldadura en el pad(s) entre las clavijas que se desea soldar, como se muestra en la anterior...

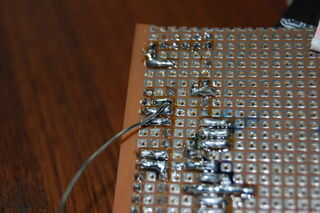

   • Derretir los pines del ATmega y medio blobs con el hierro de la soldadura de la soldadura y mientras que estén fundidos, añadir algunos más (no demasiado!) de la soldadura y retirar la plancha (pero no el alambre de la soldadura). Quite el alambre de la soldadura justo antes de que el plomo se solidifica completamente. Ver el picure a continuación...

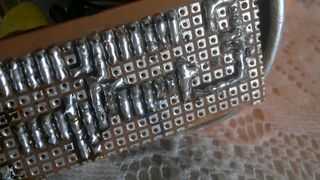

   • Repita el paso anterior para el pin de la cabecera también. Básicamente se funden las dos gotas de soldadura que quieres Únete y mientras está fundidos, añadir más soldar y eliminar el hierro. Este es el resultado...

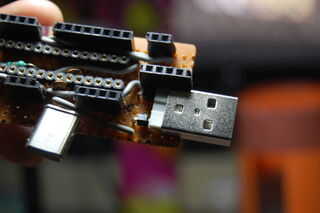

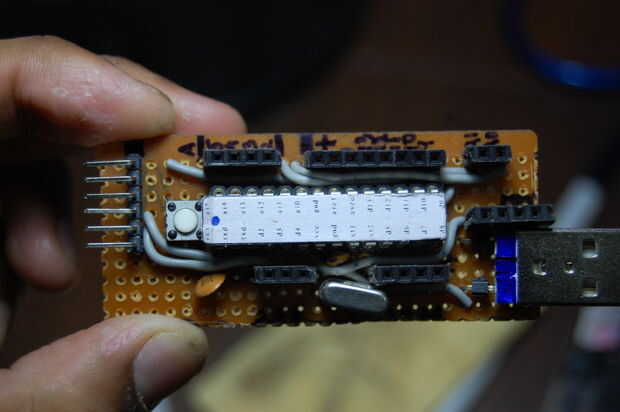

4. Usted ahora ha completado el circuito de "Arduino" en la PCB. También es útil agregar más encabezados de 5v y tierra. También he añadido un conector USB macho para alimentar convenientemente la Junta...

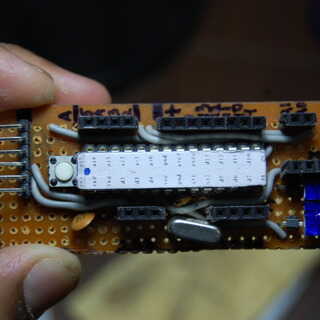

5. Compruebe todas las conexiones; ver si has olvidado algo, si las pistas de soldadura son incompletas, o si algo está suelto. Entonces pop en el chip ATmega328...

   ¡ Yay! El Arduino es completa!!!
