Paso 9: Alambre todo para arriba!

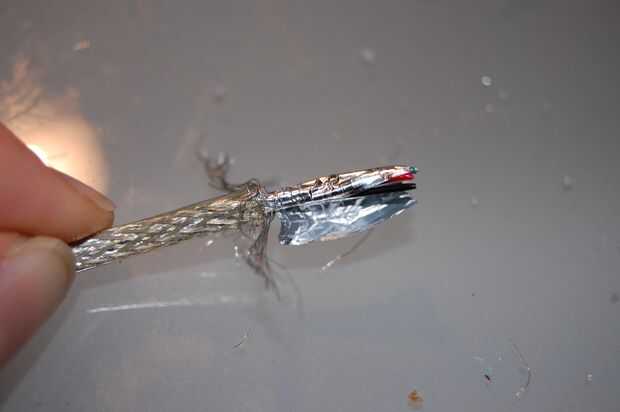

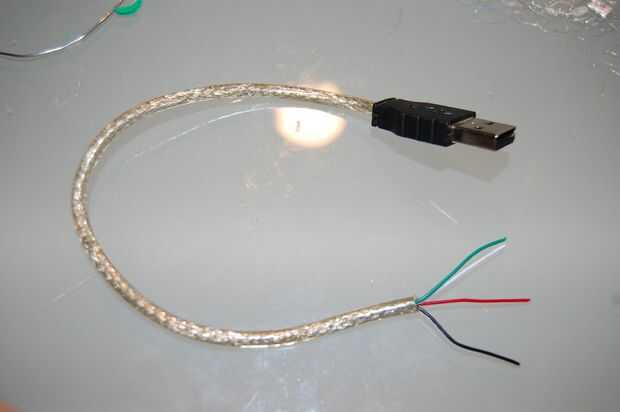

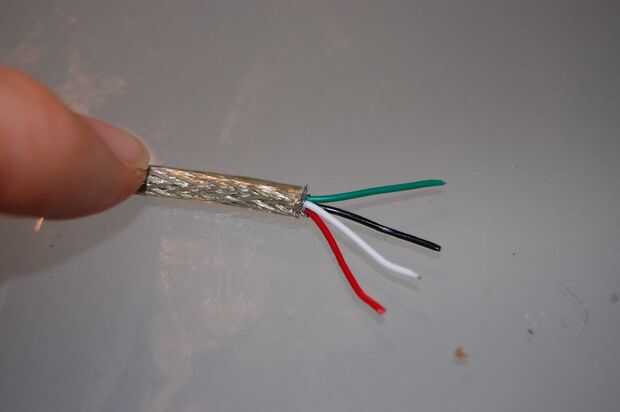

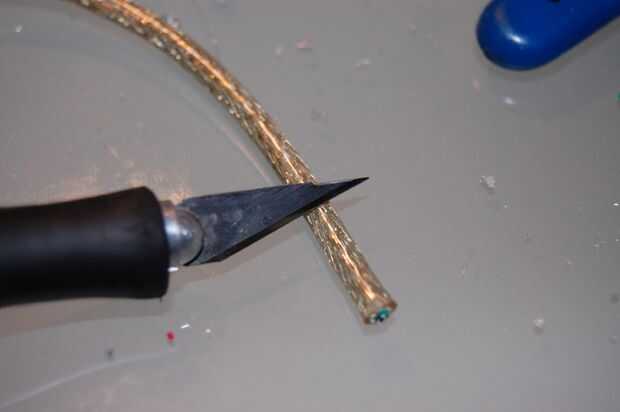

Empezar por stripping posterior 2" de la chaqueta y el blindaje de los cables USB. Ser muy, muy cuidadoso al hacer esto, porque no quieres a nick o a cortar los cables dentro. Con el blindaje quitado, debería ver cuatro cables: rojo, negro, verde y blanco. El rojo y el negro son energía, y el verde y el blanco son los datos.

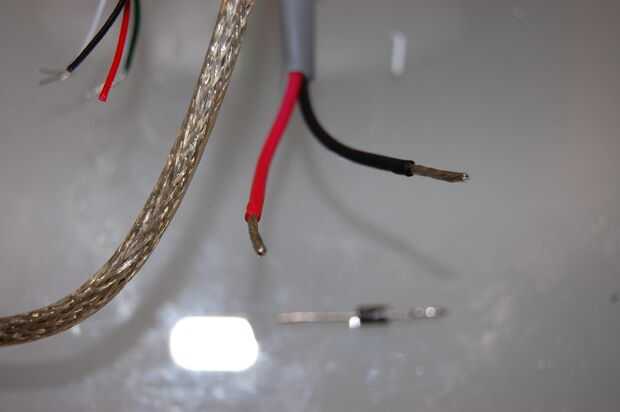

Franja de unos 5-7mm de aislamiento de cada cable, incluyendo ambos extremos del cable USB y los cables que vienen desde el panel solar. Dar los cables un poco de un giro y les lata previamente con soldadura.
Ahora debe instalar un diodo de protección en el cable positivo que viene desde el panel solar. Cuando la flor está conectada a un puerto USB adecuado para carga o transferencia de fotografías, este diodo impide que voltaje va la manera incorrecta en el panel solar. Usted puede utilizar casi cualquier diodo normal, pero un diodo de germanio funcionará mejor porque su tensión es más baja (0.3V en vez de 0.7V) - permitiendo que el panel solar cargar el marco de foto digital en luz baja.

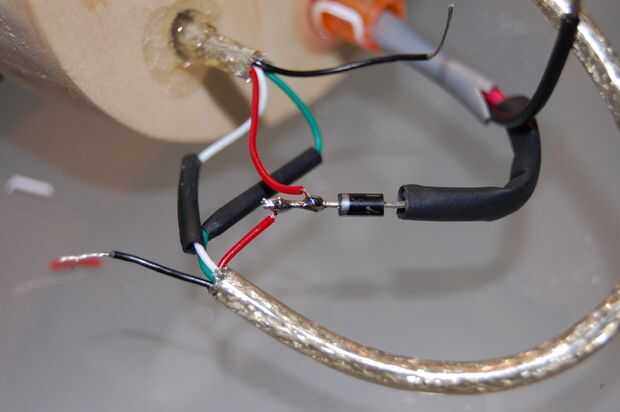

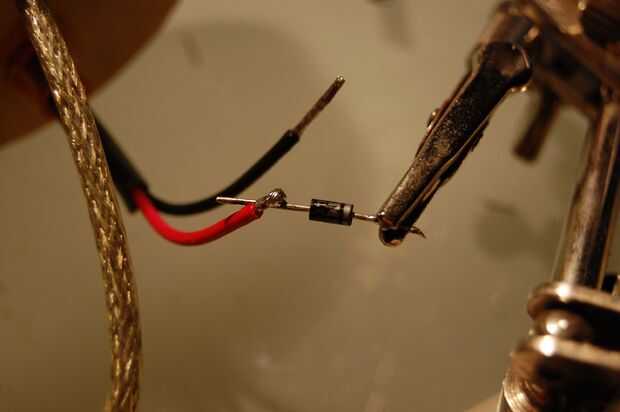

Comenzar por suelda el ánodo de diodo (el lado sin una raya) al cable rojo que viene desde el panel solar. Tenga cuidado de no sobrecalentar el diodo o el cable. Deslice un trozo de tubería de encogimiento de calor pasado el diodo y en el cable y dejarlo allí por ahora. A continuación, suelde los dos cables rojos de los cables USB en el otro cable del diodo. Espere hasta que la articulación se haya enfriado, luego deslice el calor retráctil sobre el diodo y las articulaciones para cubrirlos.

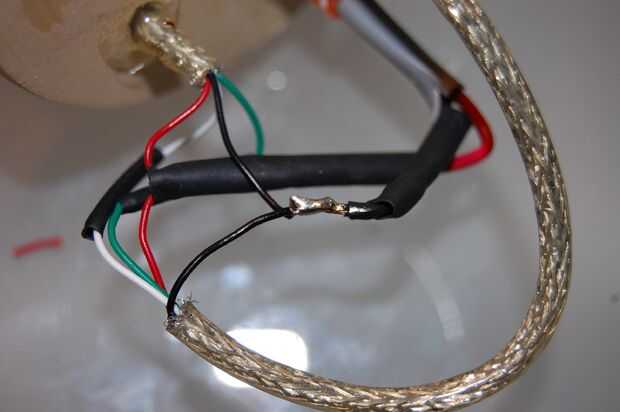

Los cables negros son próximos. Deslice un trozo de encogimiento de calor sobre el alambre del panel solar negro primero. Entonces, de la soldadura de los tres alambres juntos. Cuando la articulación se haya enfriado, deslice el encogimiento del calor para la conexión.

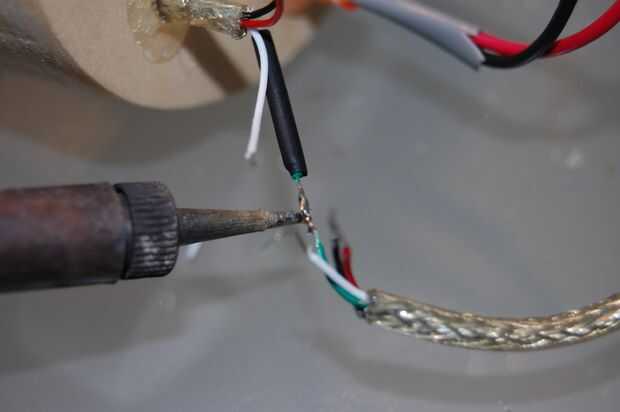

Por último, soldar entre sí los dos cables verdes, y los dos cables blancos juntos, con calor y encogen.

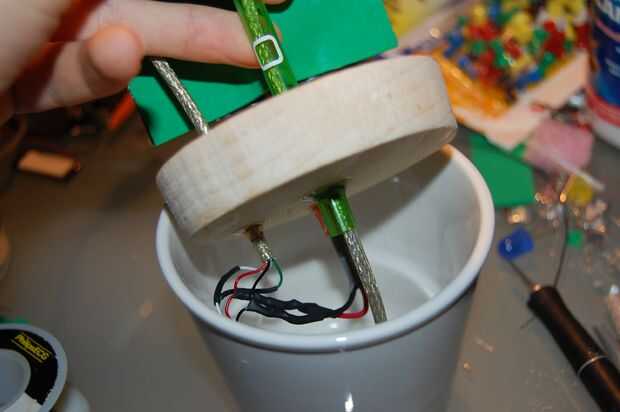

Ahora todo debe ser funcional - si tienes el panel solar hasta una fuente de luz, la pantalla debe encender y aparecerá el icono "carga". Si está satisfecho que todo está conectado correctamente, meta los cables en el bote y deslice la base de madera con flor adjunta y panel solar en el bote. Si es ajustado entonces tendrás que pegarla en. De lo contrario, poner unos puntos de pegamento caliente para mantener en su lugar.
