Paso 2: montaje

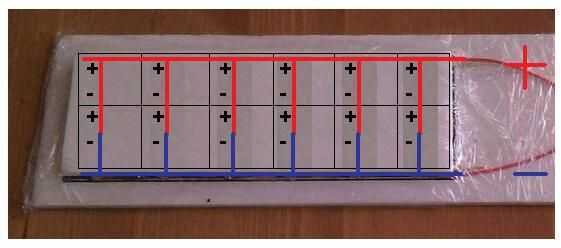

Lamentablemente armé esta cosa muy rápido y no toma foto hasta que era soldado y cableado, así que siga mis dibujos en la imagen posterior del panel.
(para el cuerpo del panel solar, tallado hacia fuera un pedazo de espuma de poliestireno que tuve. puedes usar cartulina, así, sólo tenga cuidado de no romper o rayar los paneles mientras trabajaba con ellos!)
OK ahora. tenemos que hacer 6 series de 2 en paneles solares de la serie. antes de había soldado cualquier cosa en cualquier lugar, comprobé cuánto electricidad una sola célula creada en pleno sol. fue hasta 2,2 v a veces pero constante alrededor de 1.7Vish. de todos modos, conectar 2 de ellos en serie me dio un 4.5 constante por el sistema. Entonces decidí añadir más mA a mi configuración, disponer soldar en paralelo. darme sobre 120mA en total. lo máximo este panel solar obtiene 4.7V como se puede ver en la lectura del multímetro. ¿no está mal en todos los derechos?

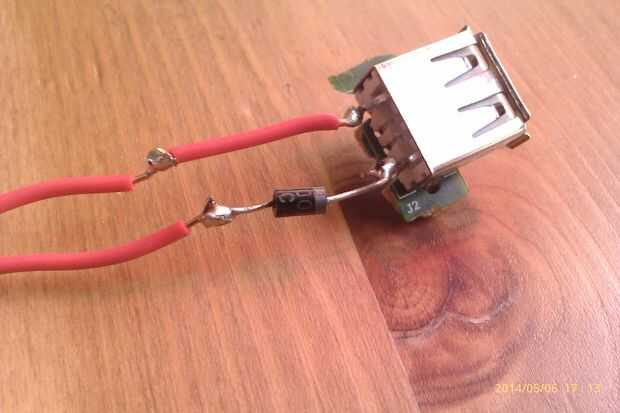

una cosa cuidado aquí es agregar un simple diodo en el cable positivo (+) en la dirección que desea que la electricidad fluya, las pilas, no de nuevo el panel solar. al parecer los paneles solares chupar energía posterior en la oscuridad que puede matar. con este diodo, la parte coloreada de diferentes poco ser la dirección de la electricidad puede guardar los paneles!

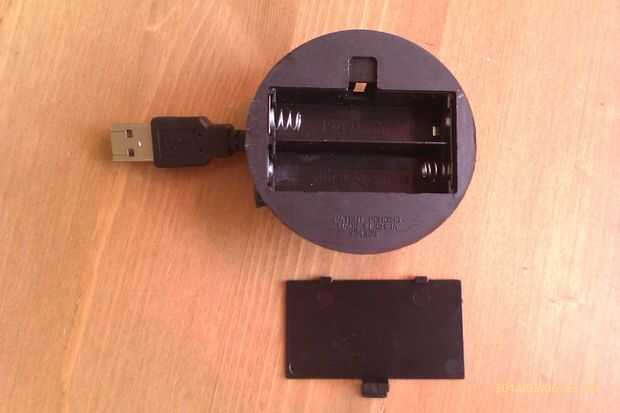

Elegí el paquete de baterías está conectado en serie. personalmente no sé qué pasaría si se conectan en paralelo. pero funciona de esta manera. ¿tal vez cargaría más rápido o más lento, alguien sabe la respuesta a esto?
ACTUALIZACIÓN: aquí está la respuesta a esta pregunta gracias al usuario "ironsmiter"
citando su comentario; si tono negro y voltaje para una célula solar, a veces pueden ver la luz produce. lo mismo se aplica a la inversa, si brilla una luz extremadamente brillante en una led, puede medir voltajes minutos. No sugiriendo que ambos trabajos eficientemente o incluso bien así. En cuanto a la batería del serial vs paralelo... Si usted tenía en paralelo en lugar de ello, tiempo de carga sería casi idéntico pero desea su paneles solares conectados en una configuración de 1 × 12 en lugar de 6 × 2. tienes la mitad de la tensión y doble lo mAh de la batería y panel solar
