Paso 5: cableado
Ahora puede empezar todo cableado para arriba.

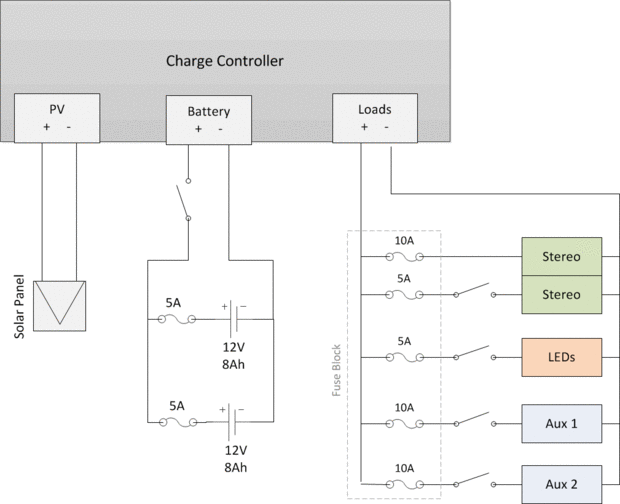

Hay básicamente 3 diferentes circuitos de cargas (1) y (2) baterías (3) paneles solares. Para cada uno de ellos, que va a conectar todo en paralelo con el controlador de carga, que aísla cada circuito de los otros. DEBE tener un fusible dedicado instalado en serie con la batería. Para las cargas, en lugar de tener fusibles individuales para cada carga (como se muestra), usted podría también bulto esto en un solo fusible para todas las cargas. Aparte de eso, la teoría de es bastante simple.

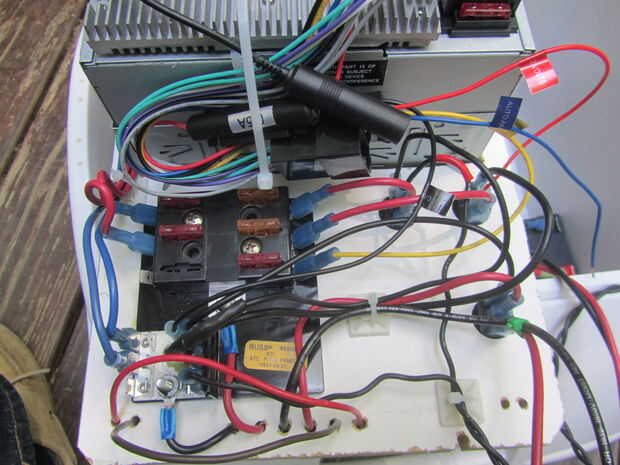

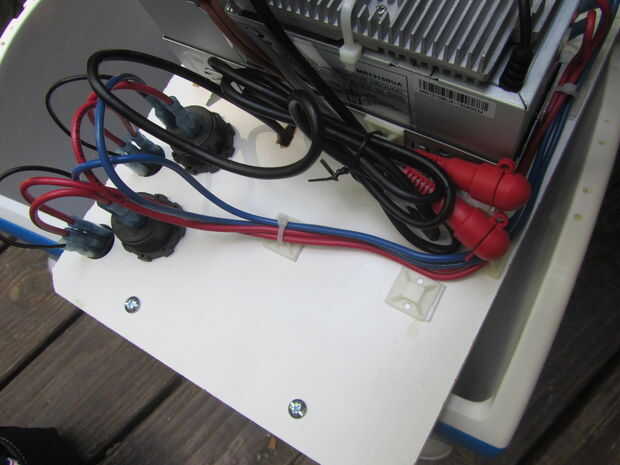

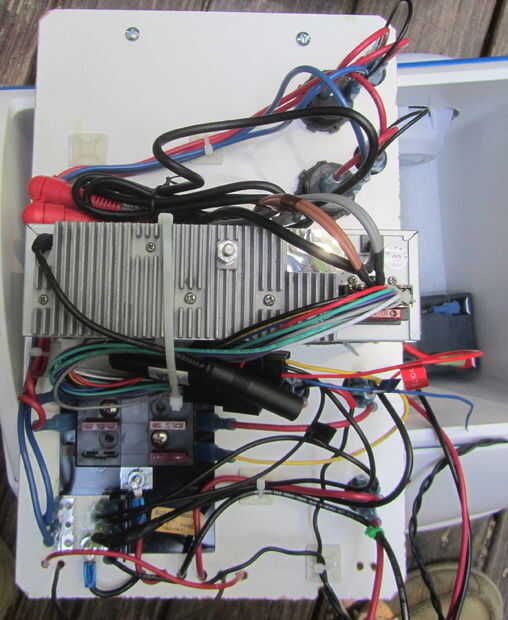

Sin embargo, en la práctica es difícil mantener todo organizado y atado con alambre correctamente. Como se puede ver, puede rápidamente llegar a ser un nido de ratas mezclado. Me gusta usando conectores crimp, y son bastante comunes entre los dispositivos de auto marina 12V. Te recomiendo un montón de ataduras de cremallera y almohadillas adhesivas, o lo que adapte a sus preferencias.
Siga las instrucciones de cableado específicos para tu equipo de música. Estas unidades típicamente tendrá dos conexiones a la energía. Uno está destinado a permanecer unido a la batería, independientemente de estado para mantener el reloj de a bordo y preajustes de radio - encendido/apagado el segundo sirve como control del señal para encender la unidad de encendido y apagado (que recomiendo que se conecte en serie con un interruptor de palanca). Distinto, tienes las conexiones para los altavoces, así como al menos uno de una antena. Usted puede fácilmente a soldadura/engarzado en una extensión del cable de la antena, que normalmente ha trabajado bien para mí, pero también puede comprar una antena (Marina) dedicada para este propósito.
