Solar cargador Wireless Banco de baterías (una impresora 3d requiere Hack) (4 / 5 paso)

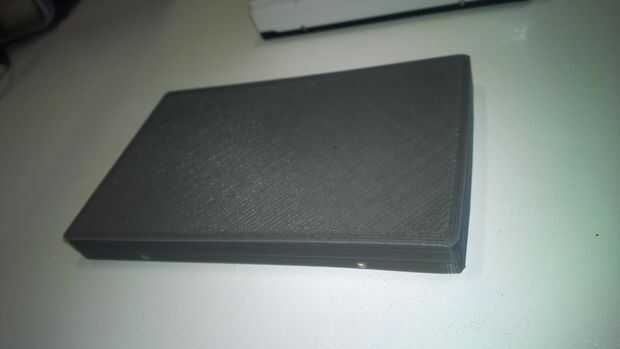

Paso 4: Coloque y la 3d tapa impresa con el resto del chasis.

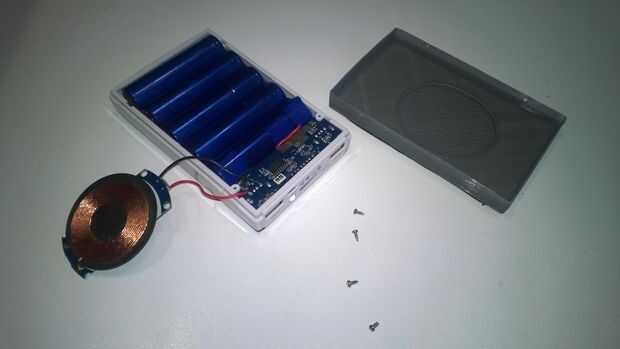

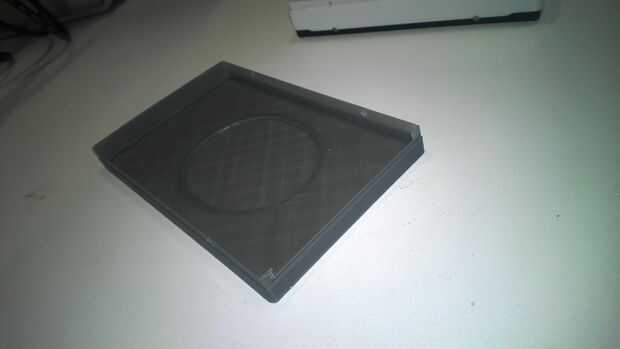

Ajuste primero la parte posterior de la tapa para que pueda colocar la unidad de carga si es necesario (he hecho los márgenes en la contraportada impresa para las necesidades de colocación diferentes) y para la función de prueba antes de fijar los tornillos.

Confundir la polaridad en el primer intento y consiguió etiquetada por este problema así que ten en cuenta.

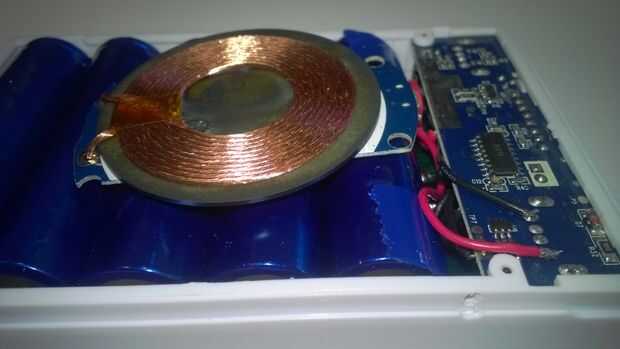

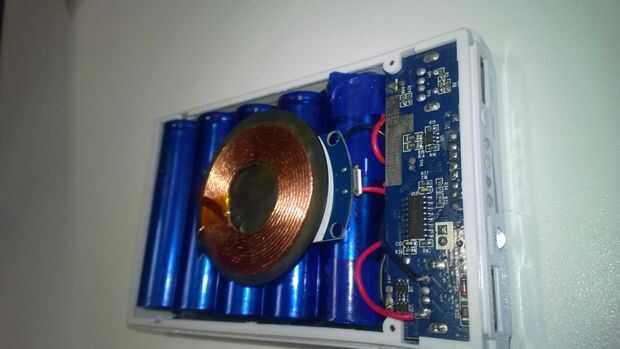

Si ver las luces de la unidad de QI y el Banco de potencia tu conexión debe ser buena luego probar su dispositivo QI para estar seguro de que funciona correctamente.

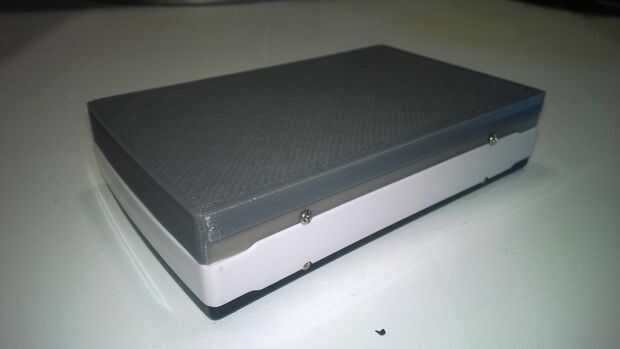

Una vez que está completo y todo funciona es seguro para garantizar la nueva contraportada con los 4 tornillos. (Con algunas unidades menos costosas de QI son más delgados que la usé así que puede que desee probar un trozo de cinta echada a un lado 2 para asegurar por lo que se produce sin vibraciones y movimiento).

Tenga en cuenta que si utilizas cualquier otro color que el negro para imprimir la pieza trasera nuevo debería poder ver el brillo de lo LED en el disco QI. No hago los márgenes para los LEDs porque me gustó todo surge el efecto de la incandescencia. No dude en modificar la cubierta posterior en Thingiverse y todos sepamos cómo tuyo salió!

La unidad es esencialmente completa y funcional. Dejo mis en el salpicadero para cargar y mantener mi celular apagado el cargador USB completamente. Esto es un off la opción de cuadrícula para casi cualquier cosa que se puede cargar a través del QI. celulares, tablets, equipos GPS, linternas de LED pueden ser hackeados para montar un QI de carga de la bobina interior.
