SNES Super Gameboy línea Out Audio Mod (2 / 6 paso)

Paso 2: Abrir el carro y eliminación de PCB

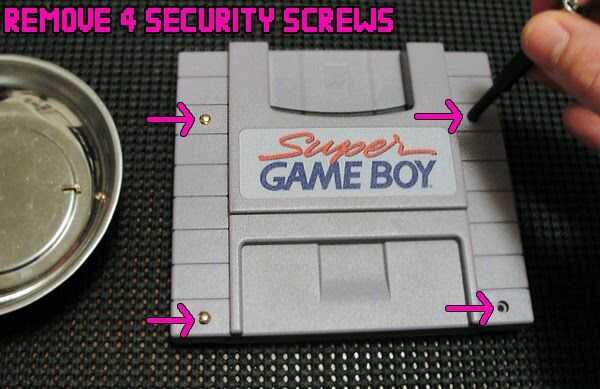

Una vez que el área de trabajo, puede comenzar a tomar aparte el carro. Retire el tornillo de 4 seguridad con su poco de seguridad como se ve en la imagen 1.

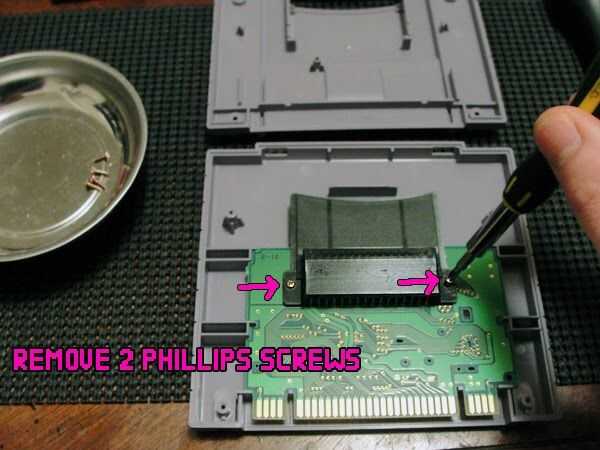

Una vez que se quitan los 4 pueden levantar desde el fondo y el carro debe desarmarse fácilmente. Puede fijar la parte superior de la mitad a un lado por el momento y recoger la cabeza phillips y quitar los tornillos pequeños como se ve en la imagen 2.

Ahora puede sacar el PCB y preparación para soldar.
