Paso 14: El regulador: el caso

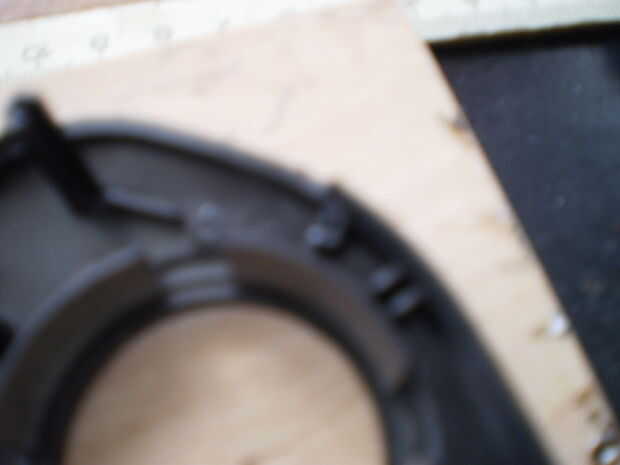

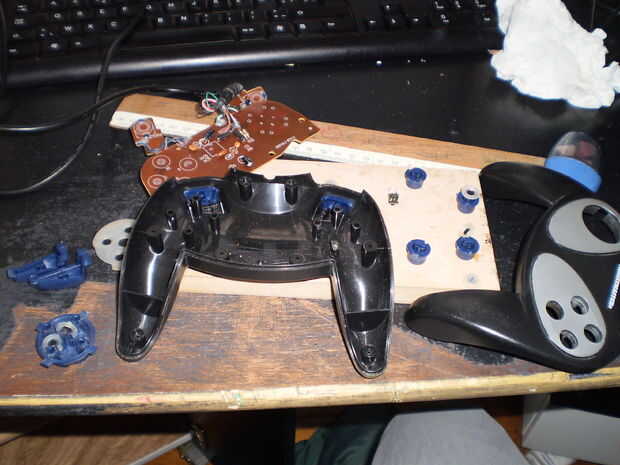

Primero abre mi controlador antiguo y quitar todos los componentes que estaban en su interior. No desecharlos ya que usted los necesite más tarde. He probado si encajaría en mi joystick y lo hizo! Quité algunos plástico porque de lo contrario el controlador no pudo cerrar con mi joystick en su interior. Esto será muy específico para cada caso de regulador y la palanca de mando así que no entraré en los detalles.
Soldar dos cables para el pulsador. El cable adicional de la palanca de mando de la tierra a un lado y el otro cable suelto al lado opuesto (diagonalmente opuestas, como hemos conectado antes). Este cable debe ser muy larga - del mismo tamaño que desee el cable entero de su controlador el cubo a ser.

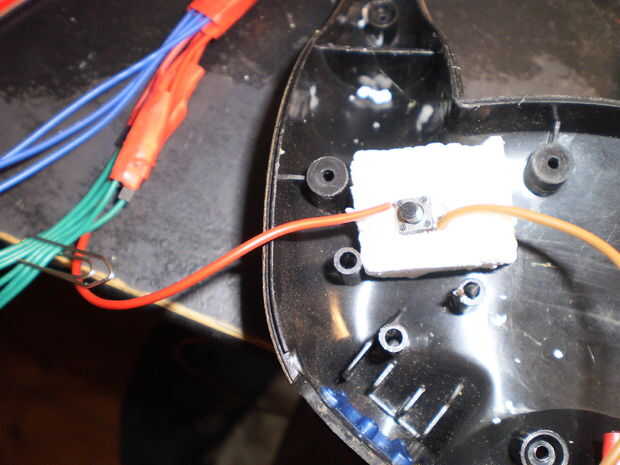

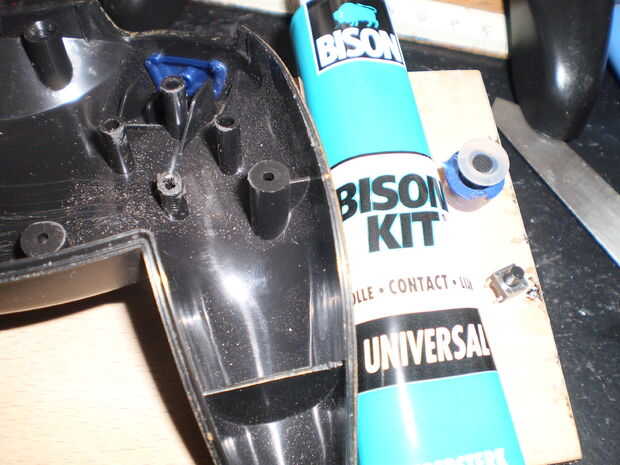

Ahora tienes que comprobar donde el pulsador debe de ser así puede ser utilizada con el caso del controlador. Tengo estos cilindros de plástico que se pega hacia fuera, pero puesto que eran demasiados tuve que cortar un trozo. Después de tener la longitud adecuada tratar de pegamento (de plástico o silicona) el pulsador para el caso. Usted puede también ponerlo en un pedazo de espuma de poliestireno como hice y poner eso en el controlador. Encontré este último método el más fácil y efectivo pero esto depende de su caso de controlador específico.
Si el botón se pone en su lugar asegúrese de que cuando voy a cerrar el controlador podrás hacer clic en el botón. Tenía una parte para poner en la parte superior (desde el controlador original) y tuvo que asegurarse de que le haga clic en cuando presiona, pero también tenía lugar para 'desmarque' cuando se libera.

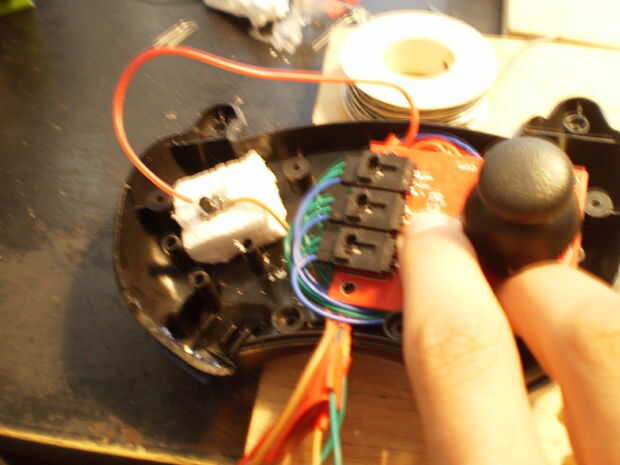

Poner todos los componentes en su lugar y cerrar el caso. Asegúrese de que los cables de todos salgan el controlador. Usted puede (y recomiendo) hacer un nudo con el así que tirando de ellos no romperá las conexiones hechas dentro.
He usado algunos del encogimiento del calor para mantener los cables juntos, pero no ponerlo alrededor de toda la longitud de los cables de mi porque él era demasiado duro. Si el caso está cerrado puede poner pegamento silicon para tirar de los cables no romperá ninguna de sus conexiones.

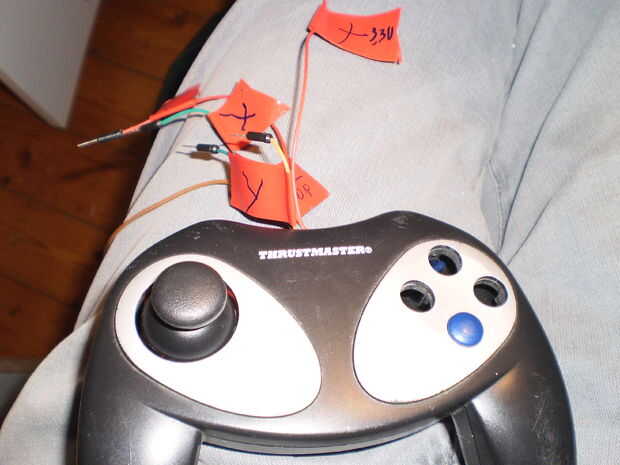

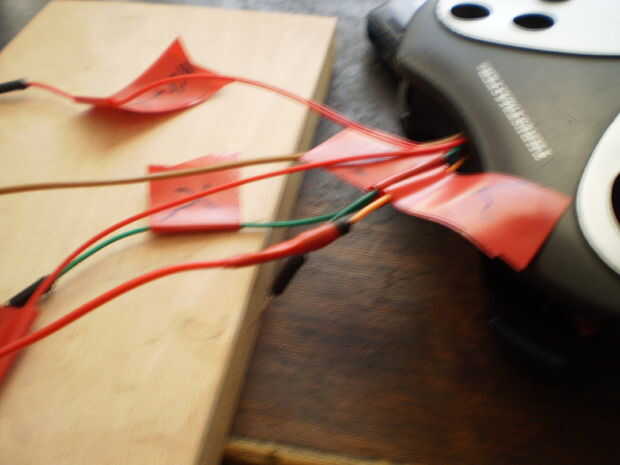

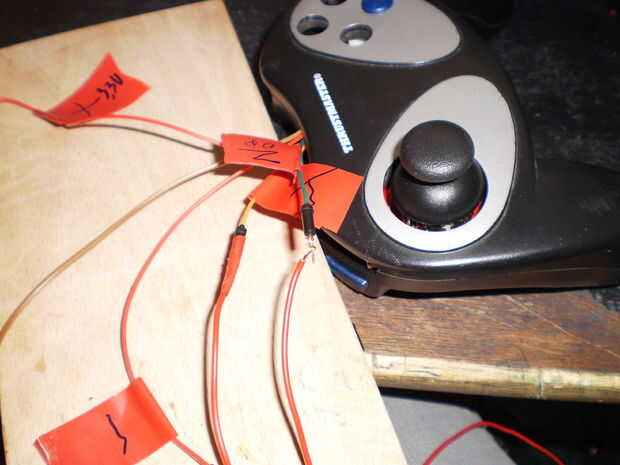

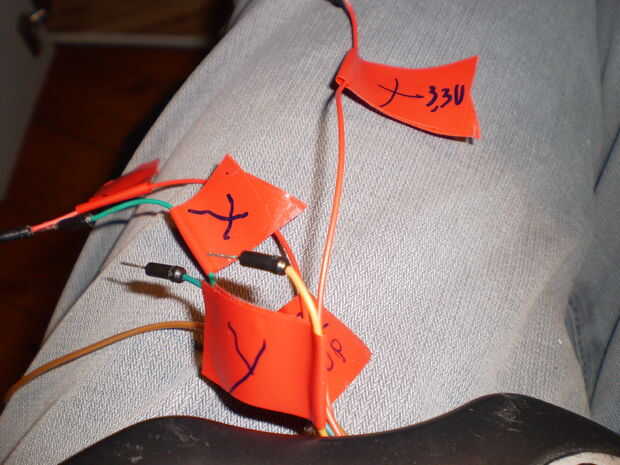

Ahora puede soldar algunos cables más grandes a tus contactos si es necesario (por lo que su controlador tiene espacio para moverse). Usted puede elegir usted mismo, asegúrese de etiquetarlos para que no conecte nada incorrecto! Ahora debe tener su controlador terminado y listo para conectarlo al Arduino! Te recomiendo conectar y ahora pruebas para asegurar que todo todavía está funcionando correctamente.
