Paso 1: casa inteligente con herramientas simples
HECHO: Louai Mikawi.
FECHA: 02/04/2016
En este proyecto que voy a explicar cómo podemos hacer casa inteligente usando diferentes tipos de sensores con código sencillo donde podría hacer estas funciones:
I)
1-detectar el movimiento, por lo que obtenemos otra alarma luz un) ninguna moción uno dirigió parpadear.
b) detecta movimiento tres led parpadeando.
2-podemos controlar el motor paso a paso manual por palanca de mando, también por control remoto como siguiente.
a)-control remoto:-hasta -> motor de avance
-down -> motor paso a paso hacia atrás
-press(1) - > encender la luz del primer
-press(2) - > encender la luz del primer y segunda
-press(3) - > girar el primero, segundo, tercer luz
-press(#) - > Encienda el ventilador
-press(*) - > apagar el ventilador
b) joystick: como izquierda -> motor de backward.step
Derecha -> motor de forward.step
El objetivo de este proyecto a realizar práctica mediante diferentes sensores y utilizarlas en el código de Arduino.
Como principiantes o de nivel medio en arduino recomiendo tener conocimiento acerca de la función y cómo se puede
cambiar el código que necesites.
PERMITE INICIAR CON EL PROYECTO:).
En este proyecto tenemos los siguientes:

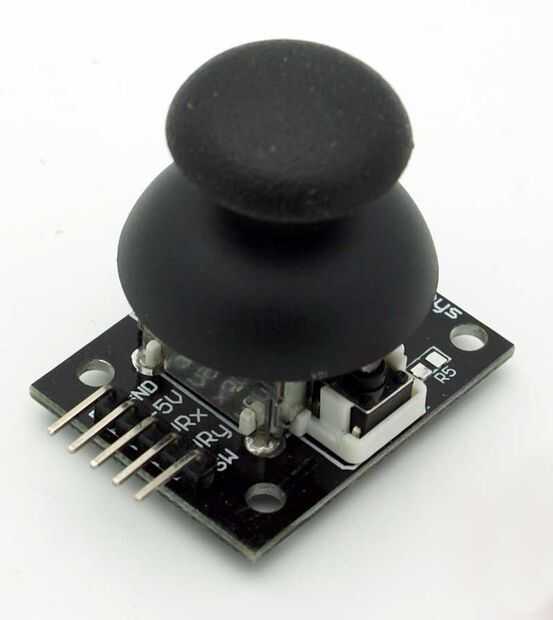

1-palanca de mando

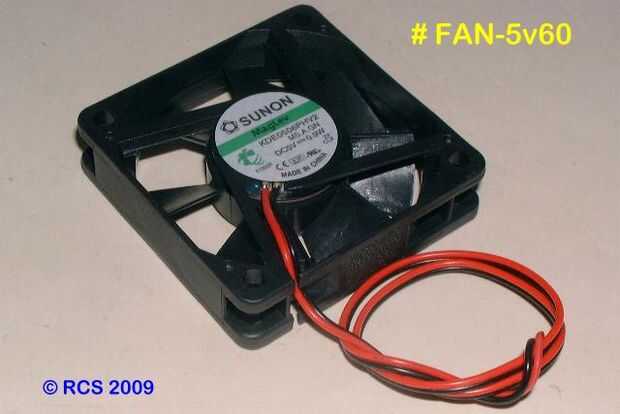

2-ventilador de 5 voltios

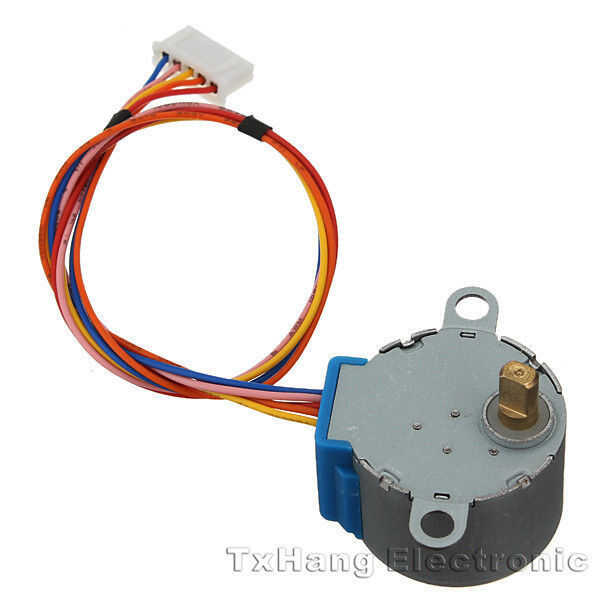

3 motor de paso
4-breadbord
5-3 x leds
resistentes a 6-3 x 220 ohmios
7-Arduino UNO/mega

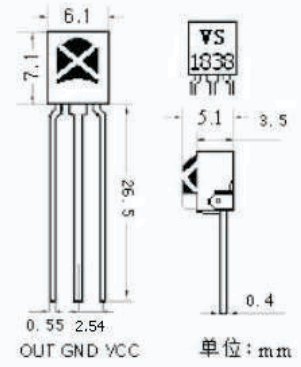

8-IR sensor.

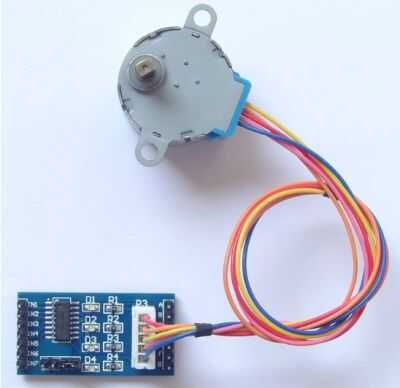

9-paso driver. (para motor de paso).

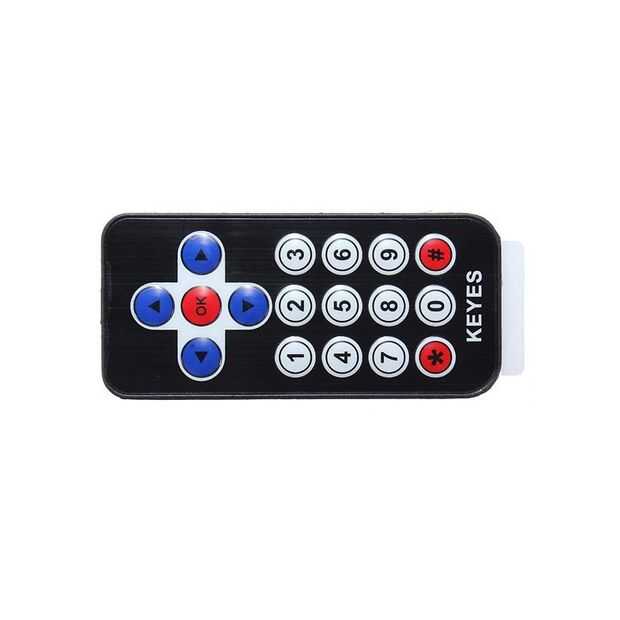

10-mando a distancia.
Nota: it no s importante si no tienes todos los componentes. (la idea es aquí importante).
II) ahora es los pasos de conexión
como se muestra en el esquema Podemos conectarnos, o podemos utilizar como lo que hice en realidad como esto
** EN LAS FOTOS QUEREMOS ACLARAR LA CONEXIÓN **
-Joystick = A3 (X_PIN)
-Joyswitch = 3 (B) escrito en el pasador de la parte
-LED 1 = PIN-8
-EL LED2 = PIN-9
-LED3 = PIN 10
-PIR SENSOR = PIN 13
-VENTILADOR = PIN-2 (+)
-RECEPTOR = PIN 11
III) la parte de código.
En primer lugar, tenemos que cargar la biblioteca en el programa de
--> Dibujo incluyen Biblioteca--> Biblioteca de Add.ZIP
## IR-biblioteca ##
https://github.com/z3t0/Arduino-IRremote
## PASO MOTOR EXPLICAR ##.
https://www.Arduino.CC/en/Tutorial/StepperSpeedCon...
puede descargar el código directamente y cambiar el pin como pones en tu ARDUINO.
IV)por favor si tienes dudas está Bienvenido a Pregúntame :)
