Smart Appliance Switch (2 / 5 paso)

Paso 2: Cableado hasta

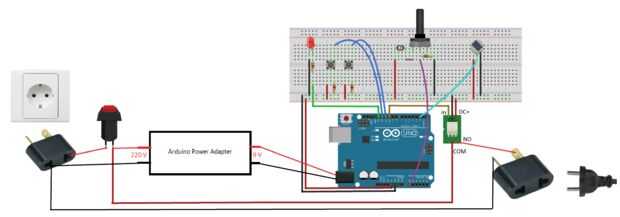

Se puede ver cómo conectar todo junto en el diagrama.

Toda la información que obtuve de Adafruit:

  1. Fotocélulas
  2. Sensor de infrarrojos pasivo (PIR)

Acerca de relés se pueden leer aquí

Algunas notas:

  1. LED se enciende cuando de modo permanente.
  2. Relé tiene puente - poner en posición baja.
  3. Uso 1 resistor de mamá con fotocélula, porque de esta manera es posible distinguir mejor "de lo oscuro pero veo donde voy" y "No puedo ver una cosa". Leer más sobre él en Adafruit vía el enlace de arriba.
  4. potenciómetro de kOm 250 da bastante amplio por el cual puede aumentar o disminuir el umbral durante el crepúsculo.
  5. PIR tiene 2 perillas ajustables: demorar tiempo y sensibilidad. Me volví hacia abajo contra las agujas del reloj.

En esta etapa sugiero fuertemente que monta sólo las piezas que están conectadas al protoboard en la fotografía. Hacer un circuito simple con LED y batería y conectarlo al relé.
