Paso 2: construcción

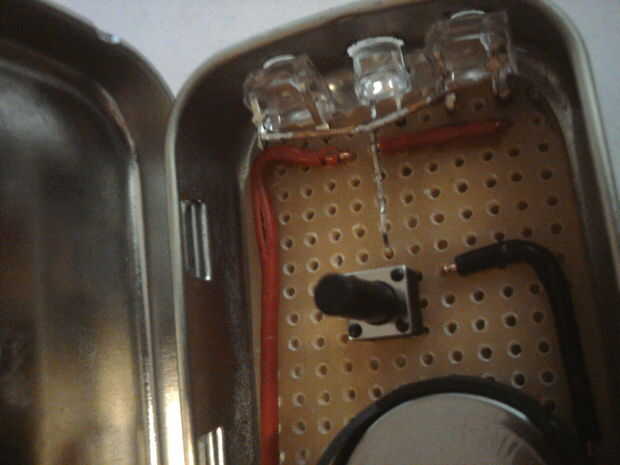

Corte la tabla proto para caber el interior de la lata, luego soldar el soporte de la batería, LEDs, conduce e interruptor. Querrá conectar los LEDs en paralelo para que con el mayor amperaje la configuración proporciona que la batería de litio de CR2032 3V 225mAh funcionará perfectamente sin necesidad de resistencias de mayor.

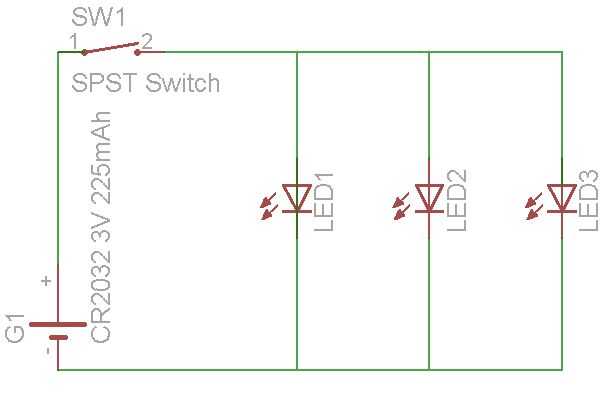

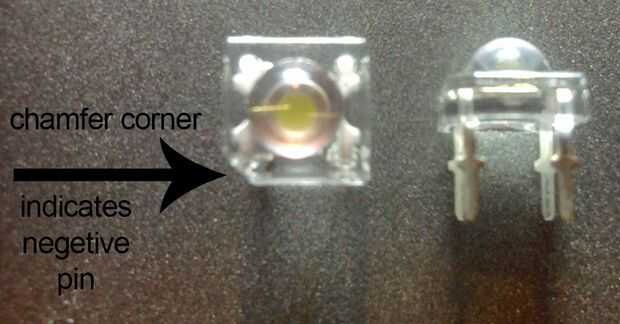

Cables de los LEDs deben estar en paralelo. De esa manera aumentará la demanda de amperaje pero el voltaje será dentro de los límites de la batería. Es un poco complicado encontrar los pernos positivos de los LEDs piraña. Tienen 4 pines - dos positivos y dos negativos. Si miras muy cerca verás una esquina se aplana (biselados). Es su lado negativo. También se puede ver muy de cerca dentro verás el cátodo y el ánodo son ligeramente diferentes. Su media 5mm LED tendrá una larga y una corta. Su largo cable es el positivo. LEDs tienen que conectarse con el poder a su positivo y el otro por supuesto lleva a su tierra, negativo de la batería, o puede utilizar el chasis como un suelo.

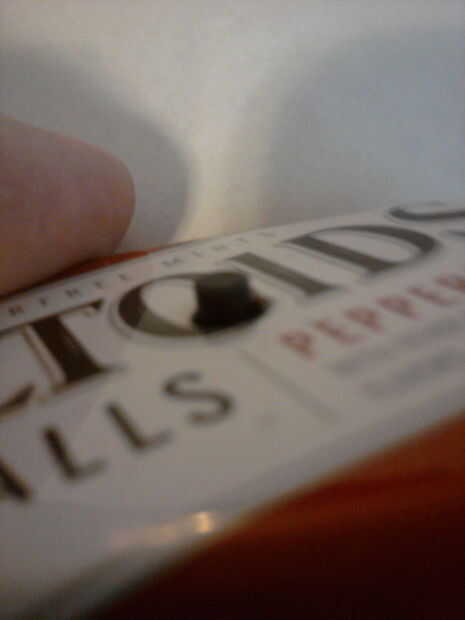

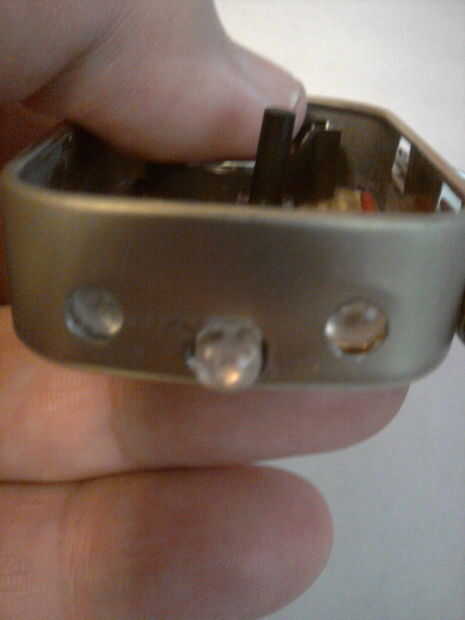

Taladrar los agujeros para los LEDs a sobresalir por la parte delantera de la caja y el interruptor de la soldadura. Coloque la unidad en la caja. Añadir un poco de grasa a la parte superior de la tecla en y luego cierre la tapa. La parte superior del interruptor salpican el interior de la tapa que muestra exactamente dónde perforar el agujero para el botón para sobresalir.
Una vez alineados en el caso de añadir un poco de pegamento caliente del derretimiento a los laterales para sujetar firmemente en su lugar. También corté una tira rígida fina de plástico transparente que se pone en la parte inferior bajo el tablero para prevenir cualquier cortocircuitos eléctricos. Probablemente podría hacer pies con el pegamento caliente en lugar del plástico si no tienes que utilizar.
Vi un Comentario de TheGeekFather en un 'Ible' por JoshuaZimmerman donde TGF (en lugar de una tira de plástico o cinta por debajo del PCB o cableado) recomienda pintar la parte inferior de la lata con spray en Plasti Dip. REALMENTE sea bueno. También se pueden cepillar en.
