Skimmer EPS para aviones RC (4 / 4 paso)

Paso 4: El tigre de Ole.

La última creación es una versión RC de 200% de escala (útil 800mm) del modelo de la revista Aeromodeller Ole tigre C/L, solía babeando sobre este plan cuando yo era un niño...

online aquí:

http://www.outerzone.co.uk/plan_details.asp?ID=347...

Intencionalmente he hecho este perfil ya que es una versión de la escala de un plano modelo no una maqueta de un avión real.

Puedes ver que tengo un sentido del humor...

Este modelo está en contraste con el skimmer instructable completamente hecho con hoja de afeitar y papel de lija, no alambre caliente en todo.

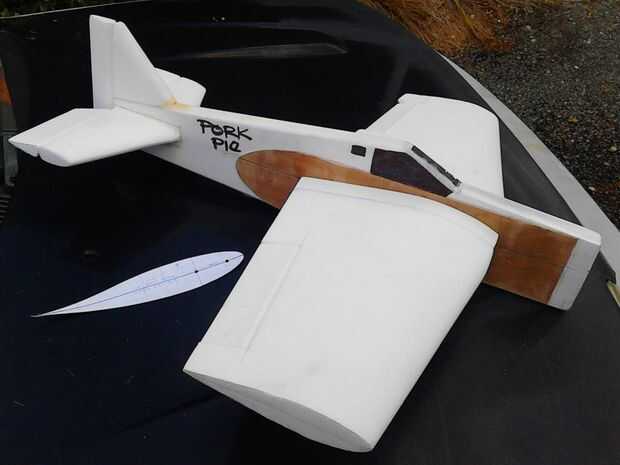

Ala raíz plantilla se muestra en la foto y es una simétrico 20% NASA 63 sección desde aquí:

http://airfoiltools.com/search/index?m [grp] = naca6 &...

Solía LibreCAD en Puppy linux importación y escala de la imagen de una captura de pantalla.

Utilizando los contenedores de pescado que me debe costo de pegamento (Gorilla Grip mezclado con una gota de agua para facilitar la formación de espuma) o aproximadamente $10NZ. Capas laterales son de la parte inferior de una caja encontré y largueros de ala (hay uno en la parte posterior soporte th TP también) son estacas fibra de vidrio de 6mm, no hay dinero ahorrado como usted puede ver...

Todo actualmente con radio servos motor, etc. y las células del li-ion 3 x 18650 pesa menos de 800gm, en 1kg carga alar es ideal en 19oz/m2.

Ella pintada amarillo y el nombre de "Pastel de carne de cerdo", la película de Nueva Zelanda de 1981 "Adiós empanada de carne de cerdo".

https://en.wikipedia.org/wiki/List_of_New_Zealand _...

¡ Disfrute!
