Paso 8: Agujero y diseño de rosca

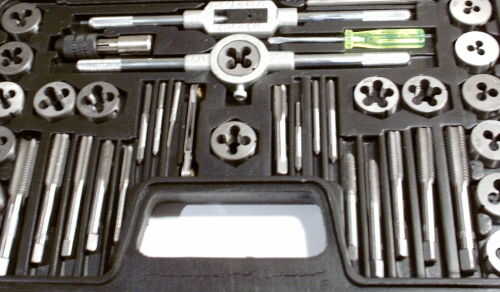

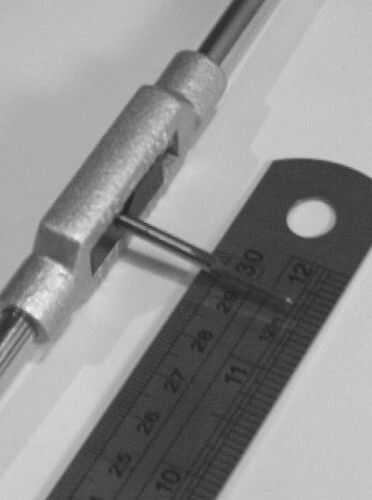

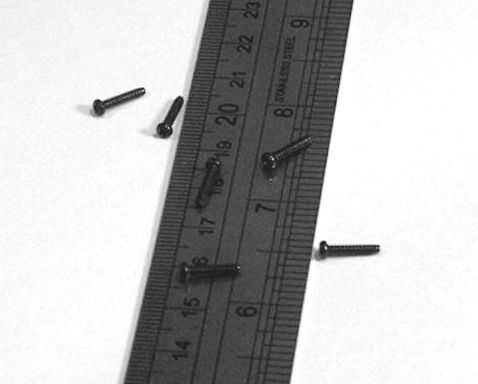

En particular, va a utilizar un 2Mx0.4 toque para proporcionar que un accesorio para 2 M redondeada cabeza tornillos metálicos; un poco como los de la foto 2; en cuadro 3se muestra el dispositivo de grifo.
Aprovechando el cubo implica taladrar un agujero que es el diámetro interior del tornillo. El grifo se atornilla luego en cuidadosamente a mano para proporcionar la rosca para el tornillo de metal. El tornillo pasa a través del láser agujero con ninguna fuerza y trinquetes entonces la otra cara en un ángulo de 90 grados. Este es un método preferido de unir madera con tornillos y una Unión a tope.

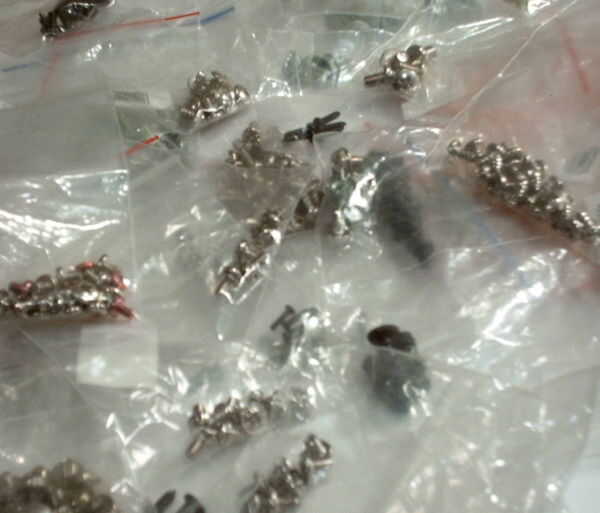

Un Consejo útil a la hora de reutilizar y guardar tornillos es utilizar bolsas de cierre rápido de componente que normalmente se consigue con equipo electrónico. Reutilizar los tornillos y envases de plástico para salvar el planeta! Véase el cuadro 4.

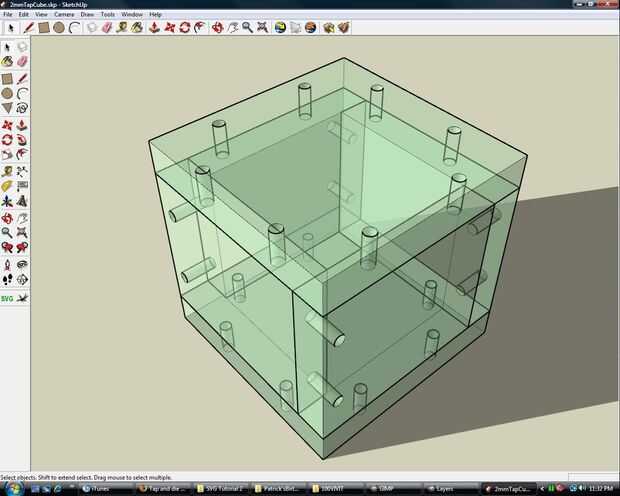

Se puede ver el diseño SketchUp en los cuadros 5 y 6.
El siguiente video muestra cómo ajustar a objetos en Inkscape para minimizar laser líneas de corte, ajustar algunos parámetros específicos de Ponoko (como el grosor de la línea) y luego guardar como un archivo EPS.
Para más fácil "romperse" en Inkscape, utilice archivo > Propiedades del documento, seleccione la pestaña Snap y luego marque la casilla ajustar nodos para objetos

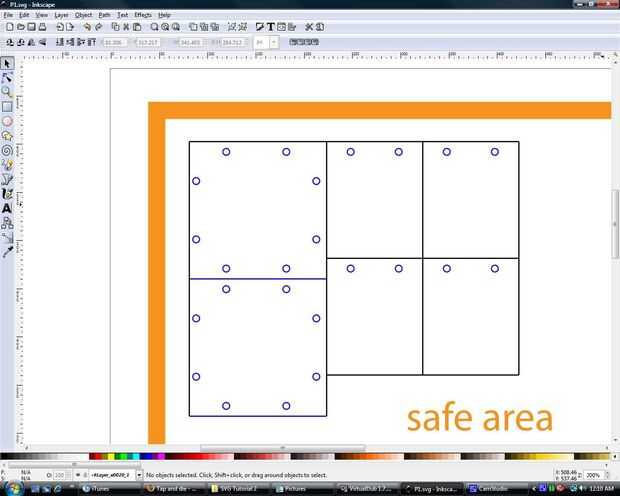

La disposición final 2D puede ser visto en el cuadro 7, observe las líneas negras que uso para ilustra los bordes compartidos. Este esquema se ajustará para Ponoko antes de enviar (y más diseños exprimidos hasta la plantilla).

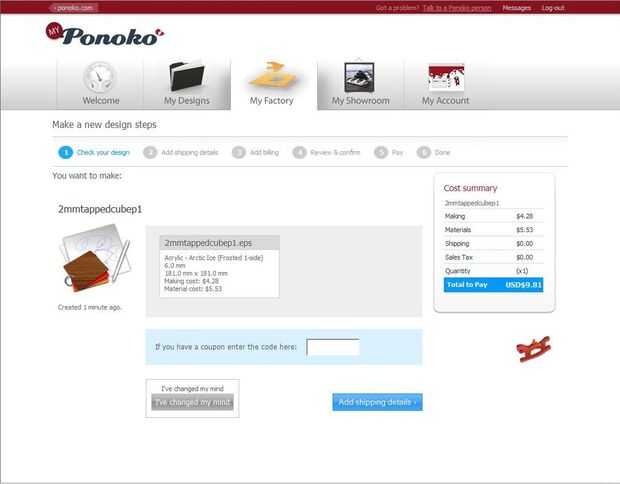

Cuadro 8 muestra el sitio de Ponoko listo para corte; Observe cómo el material y reducir los costes han subido un poco desde el tutorial anterior porque estamos cortando ahora más grueso y más caro material. Cuando cambié los agujeros redondos para agujeros cuadrados los costos bajaron un poco.
Curvas toman más tiempo para cortar y se cargan por consiguiente. Tienes que tomar una decisión entre la estética y el costo de su diseño.
