Paso 2:

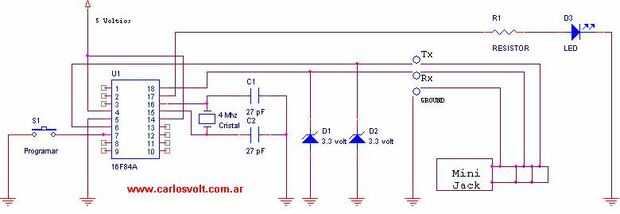

Esquema eléctrico
Identificación de la el si se recibe una llamada y no esta activado nos aparecerá la palabra anillo dependiendo de las veces deje sonar el telefóno.
Si el id está activo, nos aparecerá la leyenda + CLIP: "Numero de telefono", 129, "",,"Carlosvolt", 0 donde "Número de telefono" nos mostrará el número del celular que está llamando y en el ejmplo "Carlosvolt" es el contacto asociado a ese número. Bien con esto ya tenemos una idea de como se activa el identificador de llamadas con comndos en recordar por más que lo tengasmos activo en el teléfono este sólo se activa de esta manera para poder visualizarlo por el hiperterminal y si se apaga el teléfono esta configuración se pierde. El código fuente del proyecto Este código basicamante lo hace es programar al celular para envíe la información del identificador de llamadas anteriormente explicada, en primera intancia envía el comando a para establecer un vinculo con el teléfono, luego envía el comando AT + CLIP = 1 para habilitar el id de llamados. Nota importante: Si se apago el teléfono, encenderlo esparar una que ya este todo disponible, luego apretar el pulsador para el microcontrolador lo vuelva reprogramar, luego esperar unos segundos, tambien reprograma automaticamante si se apaga y enciende el circuito nuevamante. Luego el pic entra en un siclo de análisis en el cual busca si aparece la cadena c1 es así como debemos llamar al contacto o los contactos queremos autorizar párrafo situado o apagar el led, esto es ideal ya no habrá reprogramar el microcontrolar para autorizar un número o desautorizarlo, simplemente se cambia el nombre del contacto o se borra el mismo , y con eso será suficiente. Este proyecto es ideal para sistemas de seguridad, como por ejemplo una alarma, donde podemos activar o desactivar la misma en forma remota y pecado generar ningún gasto Opencrom. Les adjunto el código fuente del mismo donde esta detallado en bloques más o menos hace el mismo y el archivo. HEXAGONAL, es importante saber el fusible del perro guardián debe estar "desactivado", igualmente necesitará en el código fuente este fusible de programación esta apagado.
Código fuente para el pic 16f84a
