Situado LED con resistencias (5 / 5 paso)

Paso 5: Uniendo todo

POLO NEGATIVO

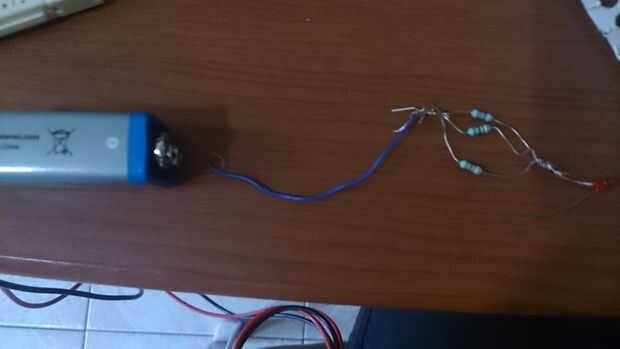

primero conectaremos la pata negativa del led (la pequeña) a uno de los extremos de nuestras resistencias, en el otro extremo de las resistencias uniremos un alambre ira conectado al polo negativo de nuestra batería (imagen 1)

POLO POSITIVO

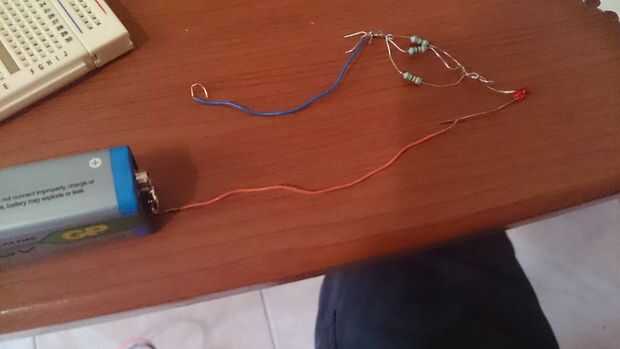

En el alambre conectado del polo positivo de la bateria conectaremos en el otro extremo la pata positiva (la larga) del LED. (imagen 2)

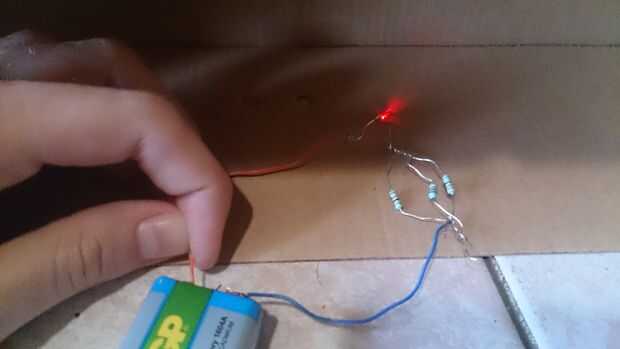

Si hicimos los calculos correctamente al unir ambos alambres a la bateria el LED deberia situado (imagen 3)
