Paso 7: Acabado el módulo electrónico

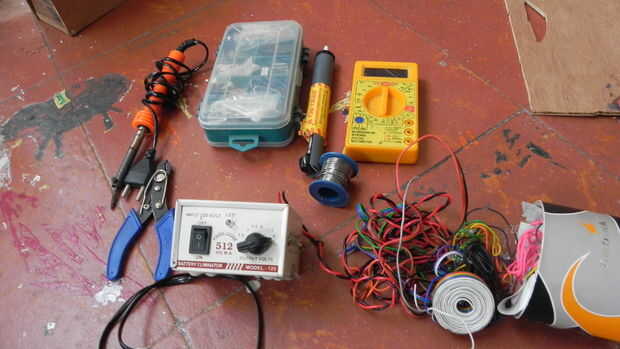

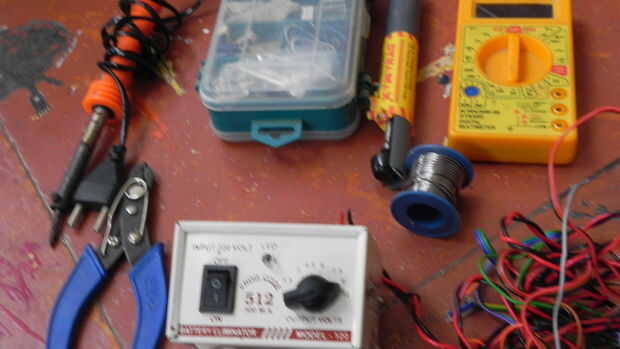

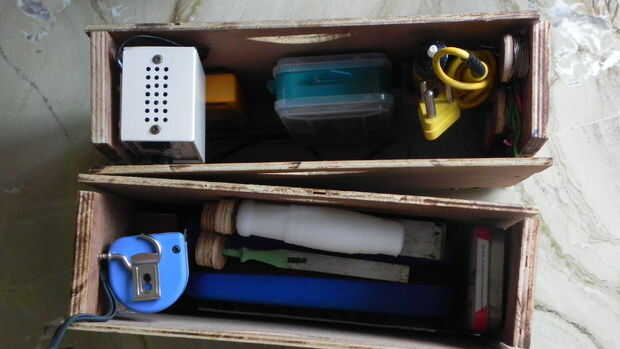

Las fotos de arriba muestran lo que pasará a la caja electrónica y cómo se unirá allí. Todo el trabajo a continuación debe hacerse en uno de los módulos que hiciste en el paso 5.

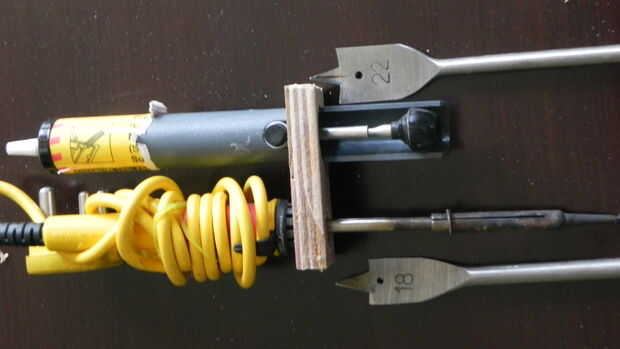

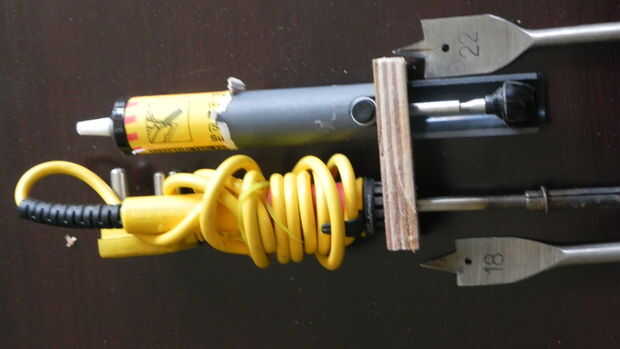

1. colocar el soldador y la bomba de desoldar debe ser bastante fácil. Tome un pedazo de 1/2" madera y cortarlo a 5 cm x 1 cm. En este sentido, haga dos orificios usando brocas de pala de tamaño 12 y 22. Mi bomba de desoldar tenía una muesca que me permitió poner la bomba en y alojarte todavía. Sobre la parte metálica del soldador, es más amplio, que le permite deslizarse en un agujero muy fácilmente.

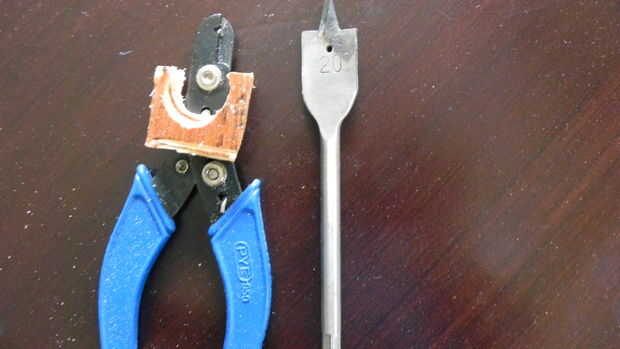

2. a continuación, utilice una broca de tamaño 10 para perforar un agujero en un pedazo de madera de 1/2" de 2 cm x 1 cm. sus cortadores de alambre deben encajar dentro de este. Minas fueron disminuyendo mientras se movían hacia fuera y en forma tan bastante bien aquí. Coloque esto en la parte inferior de una pequeña con bisagras del lado de la.

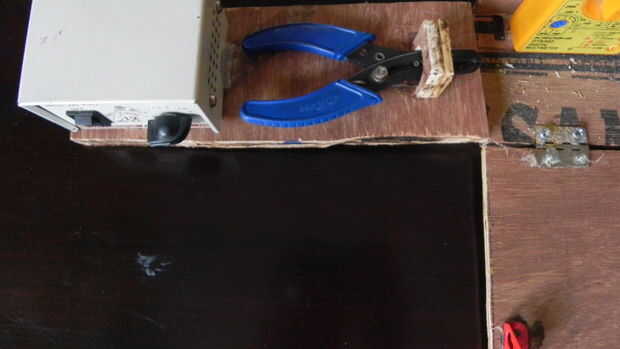

3. Conecte el eliminador de baterías con Velcro a la parte superior de su lado con bisagras pequeñas. Esto le permitirá sacarlo y utilizarlo.

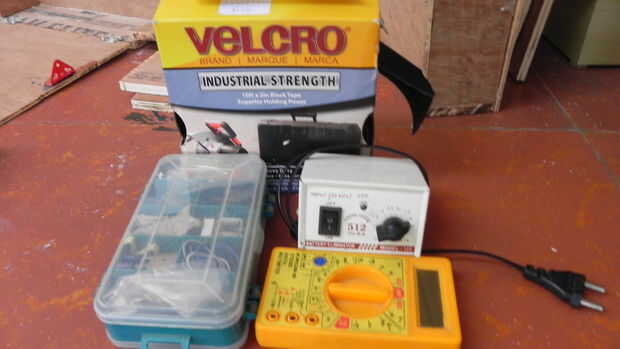

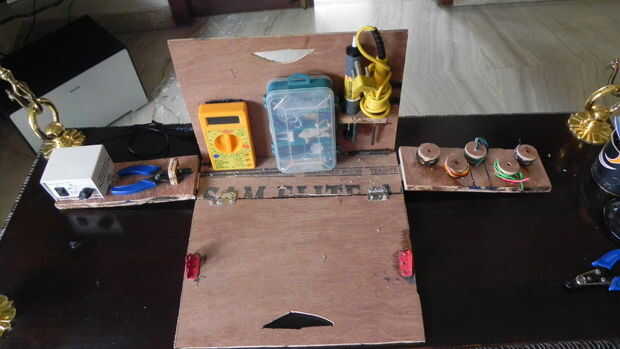

4. Conecte el multímetro con Velcro en el lado con bisagras grandes (al lado del lado con bisagras pequeño con el cortador de alambre). Asegúrese que el eliminador de batería no golpea el multímetro cuando se cierra el cuadro. Para ello, primero cerrar el lado con bisagras pequeñas y luego coloque el multímetro en la posición adecuada.

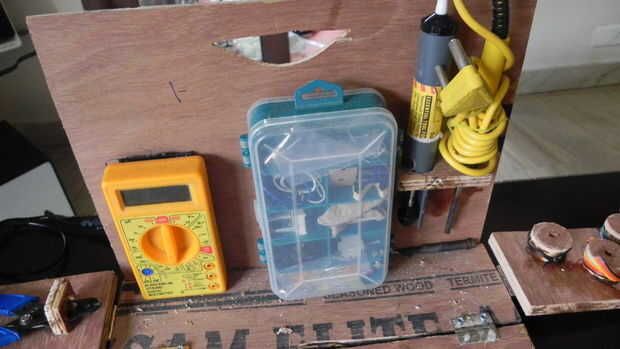

5. junto al multímetro, use Velcro nuevamente para fijar el soporte de pequeñas piezas para el kit de la electrónica. Asegúrese de que dejar suficiente espacio para el soldador y la bomba de desoldar.
6. Ahora pegue en la pieza que en sus inicios junto a titular de piezas pequeñas con pegamento para madera. Al pegar esta pieza sobre, asegúrese de que la altura es adecuada y el ni el soldador ni la bomba de desoldar pegarse hacia fuera la parte superior.

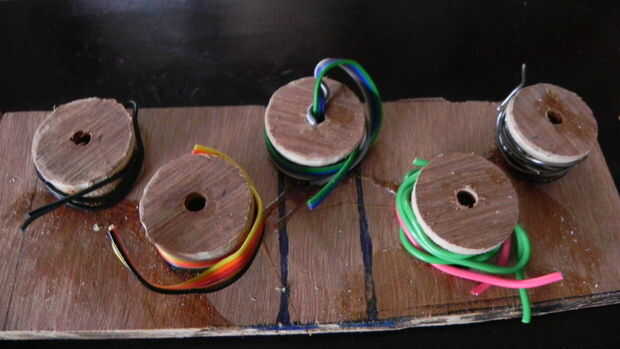

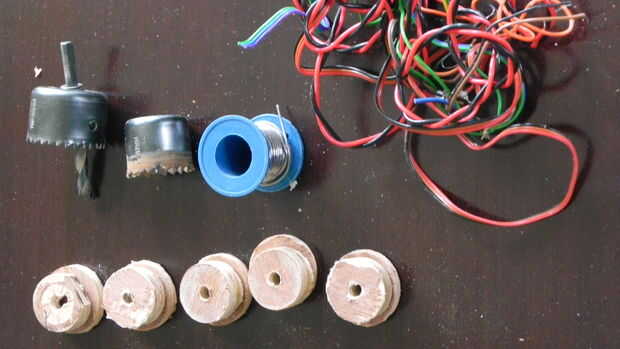

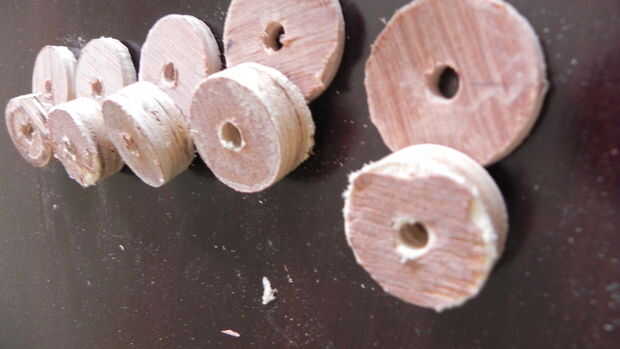

7. por último, hacer bobinas de alambres y soldadura. Primero, use la broca de vástago (5/8 interno, 1 1/4" exteriores) corta cinco círculos de 1/2" madera. Usar otro poco de mandril (5/8 interior de 1 1/2" exterior) y cortar cinco piezas de madera contrachapada de 1/4". Fije los dos juntos y al otro lado con bisagras pequeñas con pegamento para madera. Se trata de su bobina de alambre.
Se realizan todos los módulos grandes! Ir tomar otro descanso bien merecido!
