Sistema estéreo de 12 voltios bicicleta trailer (3 / 5 paso)

Paso 3: Contención + cableado + conclusiones

Para hacer el sistema tan portátiles como sea posible, soldado una jaula de acero de 0,5 "x 1.5" x 16ga tubo rectangular de acero. La batería se encuentra entre los altavoces y se sujeta con unos soportes de hierro de ángulo. El amplificador está montado en la parte trasera de la jaula para facilitar el cableado eléctrico. Peso total del sistema es de 40 libras, la batería aporta 35% de este peso y el acero de la jaula un 15%, las cajas de altavoces son la mayor parte del peso restante, el amplificador es muy ligero.

Como se muestra en la foto del diagrama de cableado básico más, decidí tomar ventaja de la energía de 12v y cable un encendedor a la batería. Esto me permite utilizar un cargador de coche USB para cargar mi reproductor de mp3 o teléfono móvil.

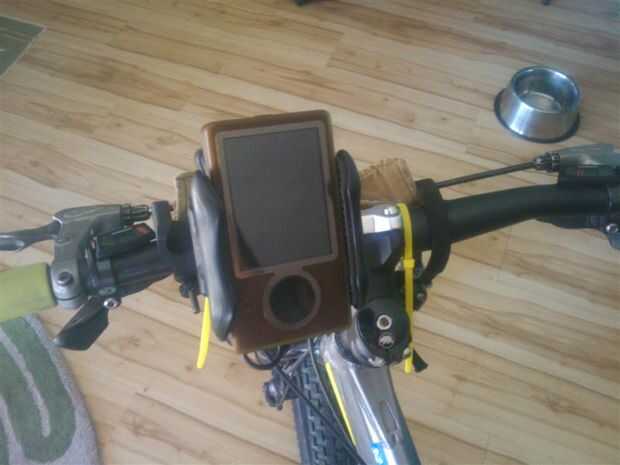

Para el uso en bicicleta, corro los cables (audio + 12v zócalo) hasta del acoplado el tubo superior de la bicicleta mediante tiras de velcro. En el manillar he montado en un soporte universal electrónica (barra de montaje, abrazadera universal) para mantener un reproductor de mp3 o teléfono móvil. Esto pone selección de música, control de volumen y carga derecho al alcance de la mano.

¿Cómo suena? Impresionante, mejor de lo que esperaba. Lo utilizado continuamente por 7 horas fin de semana pasado. Buen rango dinámico, un montón de volumen y duración de la batería excelente. Me multimetered la batería al final de la noche y era de 12,4 voltios. Con esta tensión / carga tabla indica que la batería aún estaba en aproximadamente el 80% de carga.

Voy a construir una versión 2, para el montaje directo en la parte superior un portaequipajes trasero. Mi plan es reducir a la mitad el tamaño de la batería, utilice el mismo amplificador y un conjunto de altavoces de componentes Boston Acoustics en mi cubo de piezas de 4". A construir una caja de madera para albergar a todo y no debería ser mucho más grande que una bolsa de tronco.
