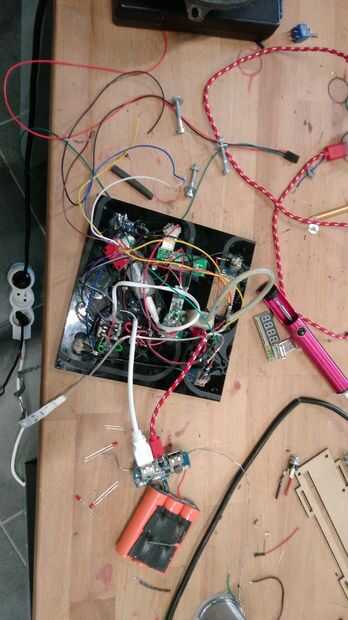

Paso 3: Soldar las partes
En primer lugar empecé con mi circuito de potencia. Para lijar la célula solar de operario y proporcionar energía enouf les conecté en serie acompañado por el diodo requiere. En el extremo del cable positivo otro diodo fue agregado para proteger contra voltaje reverso. Las líneas de salida de la célula solar y el conector de DC donde conecta al regulador de conmutación (mina podía manejar 24v encontrado en camiones para que pueda utilizar una fuente de alimentación entre 5 y 24 voltios para cargar la unidad). en las salidas del regulador de que conectado el medidor de potencia usb así que visualmente puedo ver cuánto vultage y proveer de los paneles solares actuales.
Utilizar un banco de potencia y siendo capaz de cargar que requiere usar un interruptor desde los bancos de potencia generalmente no quieres cargar y descargar al mismo tiempo. Usé un dual ON/ON a interruptor el positivo conducen de la célula solar / adaptador de la C.C. para el resto de la unidad. La segunda en configuración se utiliza para conectar o desconectar el cable positivo que carga la batería. Puesto que la carga y descarga a tierra conexión de la batería no se puede conectar utiliza transistores como un interruptor entre el Banco de potencia y tierra. La base del transistor está conectada al cable de carga positiva por lo que la tierra se conecta sólo cuando la unidad de alimentación externa y tenemos la batería a cargar.
Continuación hasta proporcioné todos los componentes como bluetooth usb con la potencia necesaria, añadir un interruptor para tener la posibilidad de encender y apagar el altavoz y la lámpara.
Finalmente tuve que conecte los cables de audio. Me usando una doble acepta interruptor de encendido/ON para cambiar la entrada para el amplificador entre bluetooth y conector. Esto es facilmente hecho mediante la conexión de las líneas de entrada izquierdas y derecha del amplificador a los pernos de centro de ambos interruptores, mientras conecting tanto izquierda y derecha la salida de líneas del gato y conduce stick bluetooth a los restantes. Asegúrese de conectar los cables que pertenecen juntos en el mismo lado zo activar tanto izquierda y derecha de la misma conexión en ambas posiciones del interruptor.
OPCIÓN EXTRA: mi paquete de energía había conducido de instalado para mostrar el porcentaje de batería. Re-wired los leds a los otros leds que instalé en mi panel frontal. no todos los paquetes de batería tendrán esta opción.
