Sistema de Sensor de Gas Intel Edison para detectar biogás / GLP salida (1 / 12 paso)

Paso 1: Lo que usted necesita para construir el sistema

Necesita los siguientes accesorios para construir el sistema de detección de gas:

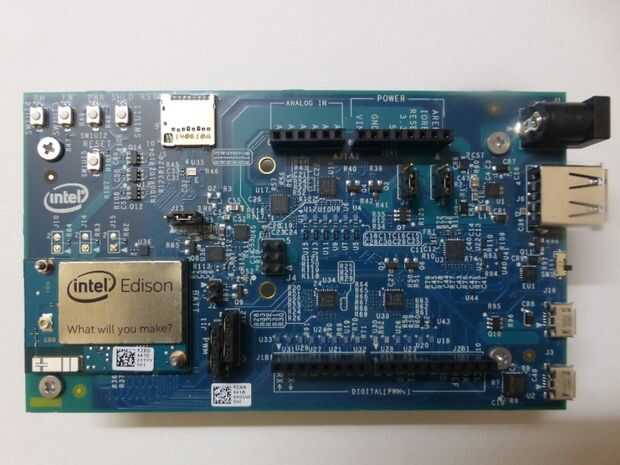

• Edison de Intel con Breakout Junta - suministrado con el kit

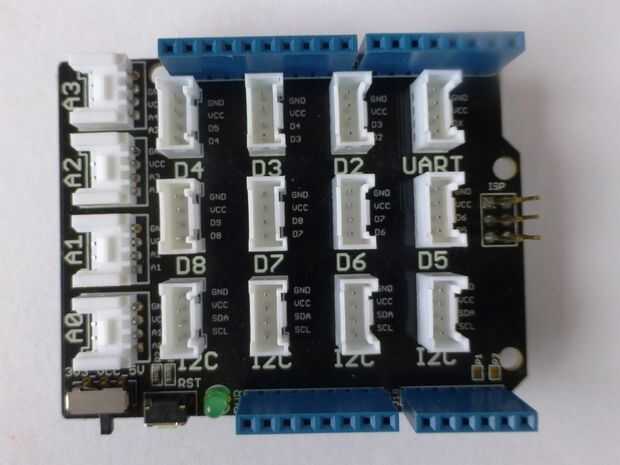

• Grove Base V2 de Shield para Arduino - no suministrado con el kit. es opcional y resulta más fácil para conectar los sensores con el tablero de Edison de Intel. Si no tienes uno no te preocupes, voy a mostrar cómo conectar el Sensor de Gas con el tablero de Edison.

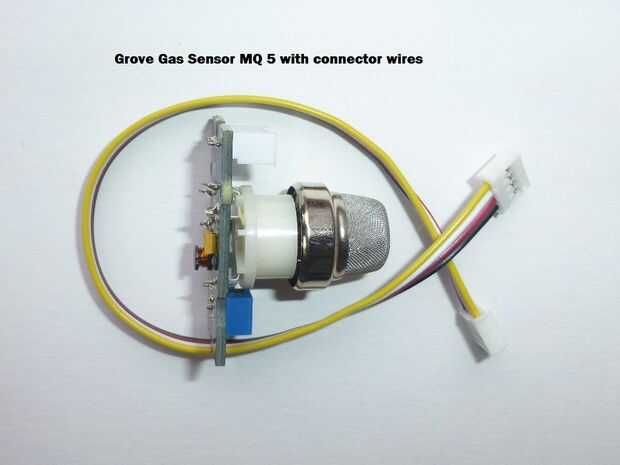

• Grove Sensor de Gas MQ-5 con los cables del conector - suministrado con el kit. el módulo de Grove Sensor de Gas MQ-5 funciona con 5 voltios y puede detectar la presencia de GLP, metano, isobutano y propano en los niveles de concentración entre 200-10000 ppm. El Sensor de Gas consta de circuitos de señal de recuperación así como calentador de bobina para proporcionar un ambiente de trabajo. Los componentes se encuentran en una red antiexplosión para que el elemento calentador interior del sensor no causará una explosión. el sensor de gas puede conectarse a cualquiera de los conectores analógicos de Grove o directamente a la Junta de Edison con los cables de puente

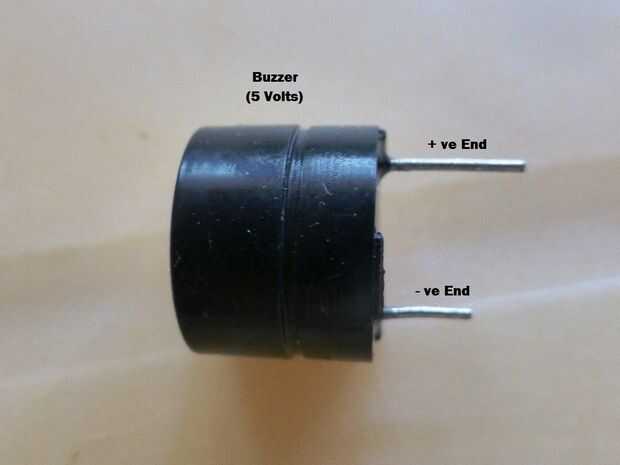

• Un zumbador - no suministrado con el kit. El zumbador es que indispensable para alarma sonora en caso de alguna fuga de gas se detecta. Usted puede comprar el módulo zumbador Grove que puede conectarse directamente a la protección de la Base de Grove. He ordenado uno pero todavía recibirlo que está fuera de stock aquí en la India. Por lo tanto, he optado hacia fuera para el timbre de 5 voltios que se muestra en la foto de arriba. El timbre tiene dos clavijas, el más largo es el + pin de ve y el más corto es el pin - ve. Puede utilizar macho - hembras jumper cables para conectar el timbre a la Junta de Edison.

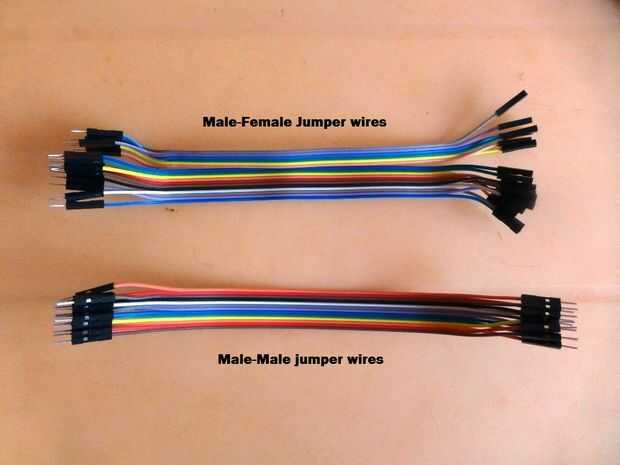

• Los cables de puente - no suministrado con el kit, pero necesitan al prototipo el sistema. He solicitado dos cables puente macho-macho y macho-hembra de una tienda en línea.

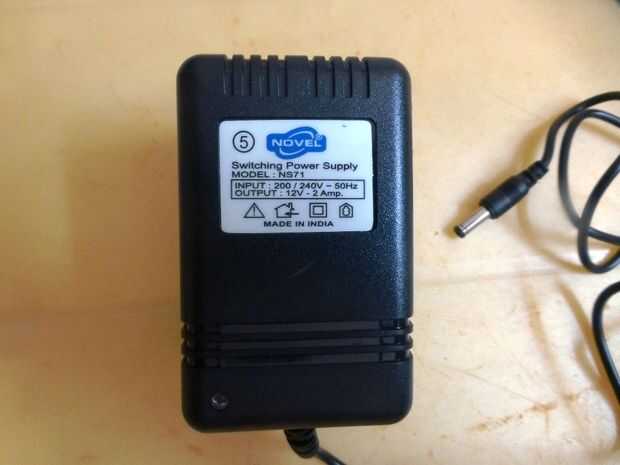

• Adaptador de corriente de 12 voltios - con tablero de Edison, pero funciona en 110 voltios A.C. Si usted vive en un país donde la fuente de alimentación es de 230-240 voltios, entonces necesitas un transformador reductor para convertir el voltaje de 230-240 a 110-120. De lo contrario comprar uno adecuado para la alimentación en su país. Asegúrese también de que la potencia es mínima 1,5 amperios y el pin interno es la + pole ve.
