Sistema de seguridad de PC (4 / 4 paso)

Paso 4: Todos juntos

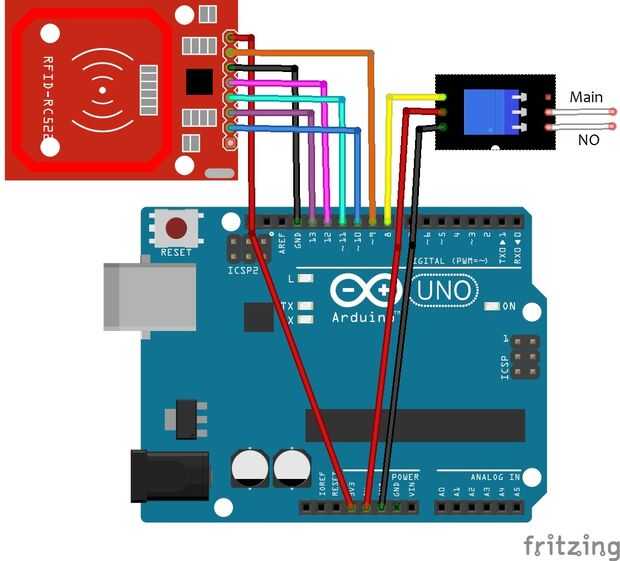

Vamos a volver al Arduino. Ya has conectado RFID a él. Ahora, que va a conectar relé.

Pasadores de transmisión--> pines de Arduino

S(steering)--> 8

--> VCC + 5V

GND -> GND

Descargar el código, cambie la variable llamada cardNumber, a su número de tarjeta y enviarlo a Arduino.

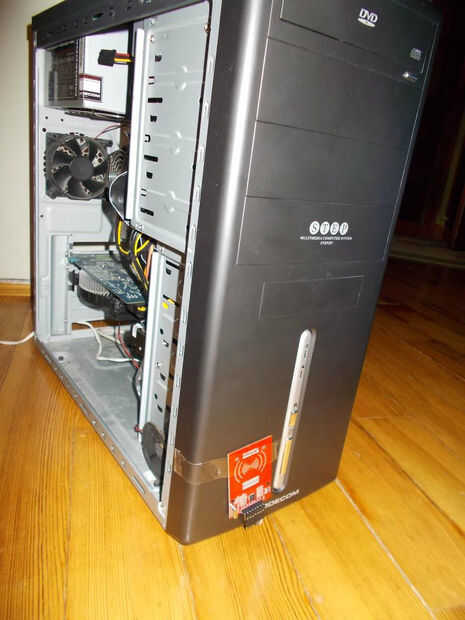

Si has hecho esto, desconecte el cable USB del Arduino (no será útil ahora) y conectar los pines de relay - NO(normal open) y principal (debe ser el pin medio) a los pines que conecta a la computadora en el paso anterior. Alimentar a Arduino. Puede insertar Arduino y relé de plástico para evitar cortos circuitos. RFID se coloque en la cubierta de la PC. En mi portada había un agujero en la parte inferior por lo que fácilmente podría conseguir cables de Arduino para RFID delante de PC. Pero si no tienes un agujero en la parte inferior o en el frente y no queremos hacer una pueden adjuntar RFID en lado y conseguir los cables a través del orificio en el ventilador o fije RFID en parte trasera (que podría no ser muy práctica pero si no tienes ninguna opción se podía hacer eso).

Eso es todo! Fue mi primera instructable así que gracias por hacerlo. Ahora usted puede encender su ordenador utilizando la tarjeta y no hay nadie abrirlo :)

Si usted tiene alguna pregunta - pregunte.
