Paso 3: Construya su sistema de Control

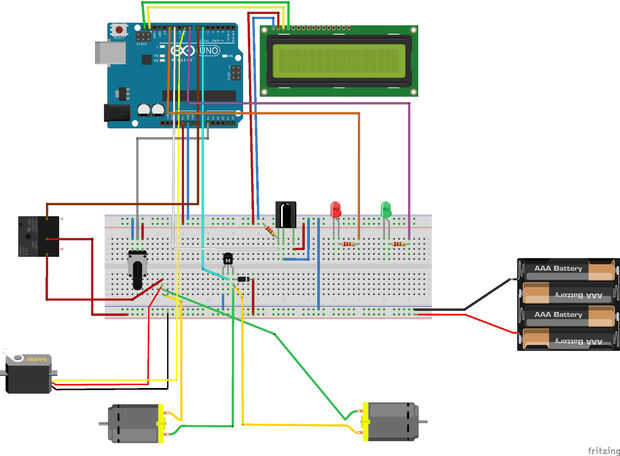

Aquí está un diagrama de fritzing que muestra cómo conectar todo con el Arduino. Arduino está conectado a cada componente a través de diversas entradas y salidas. El display LCD, servo y motores son impulsados por el contacto del relé normalmente cerrado. Cuando Arduino recibe el comando correcto de IR el relé se encenderá y proporcionar energía a estos componentes.
La velocidad de los motores está controlada por el potenciómetro a través de un análogo de la entrada en el Arduino. Cuando el motor alcanza una cierta rpm el servo moverá las alas hacia abajo y la luz verde se encenderá.
