Sistema de orientación accionado de cohete de Arduino (4 / 6 paso)

Paso 4: Encaje

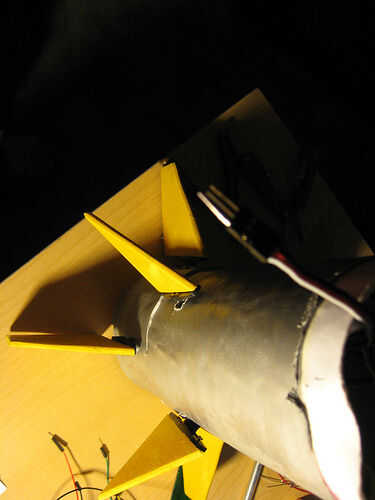

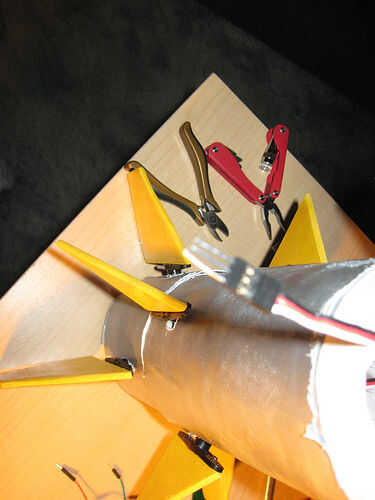

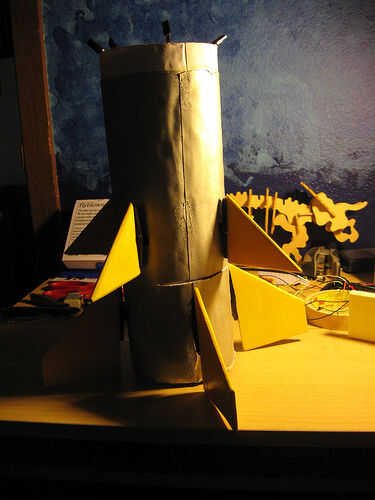

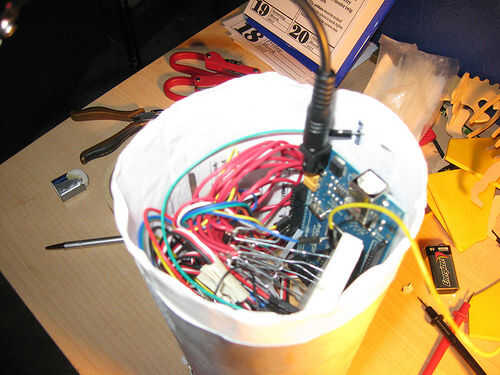

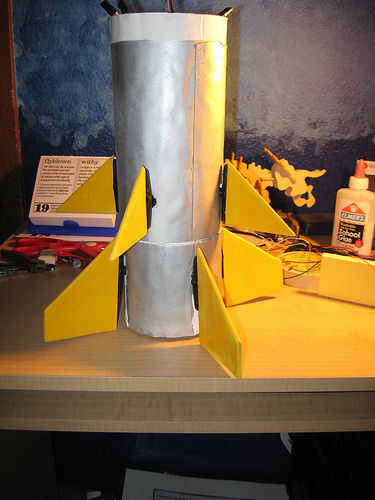

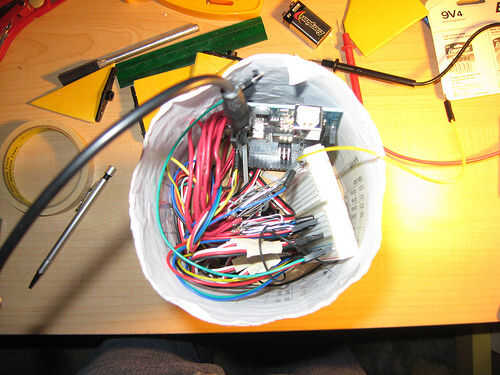

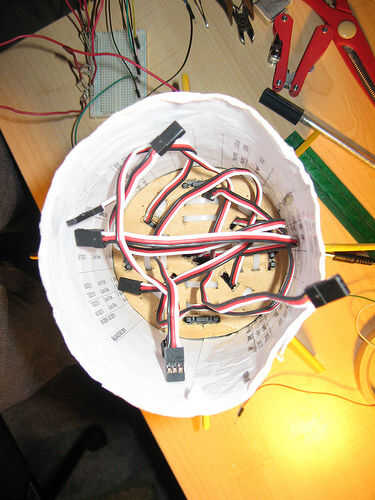

Cut squares on the disks. Saque los cables de servo por plazas y tire de ellas en el tubo del cuerpo. Me enderezó clips y cortar en secciones para caber en el enchufe del servo y en la protoboard. Todos los servos conectados a la placa y luego conectar todas las líneas de alimentación para el + y - en el tablero. Asegúrese de saber qué cable lo que hace! Si no esto no funcionará. Negro significa tierra o rojo GND. o medio naranja 5v o lo que requiere el servo para mover. Blanco o cualquiera que sea el color del cable del pasado es la línea en la que dice hasta qué punto el servo para mover. La línea de la necesidad de cables para ir al PWM pins en el Arduino. He utilizado 0-7 pines PWM de Arduino. Había conectado cinco baterías de 9v en serie, a continuación grabado juntos para hacer un paquete de baterías. Conecte el extremo positivo de la batería a la + tren sobre la Junta. Luego conecte el extremo negativo de la manada al - riel en el tablero también. El Arduino funciona fuera de un batter de 9v conectado mediante el conector de barril de la placa Arduino.
