Sistema de notificación del olor-imental (24 / 35 paso)

Paso 24: Alineación de los brazos de Servo

La razón es la colocación de los brazos todavia no tengo los tornillos servo debe ser probado y ajustado hasta que estén en el lugar correcto.

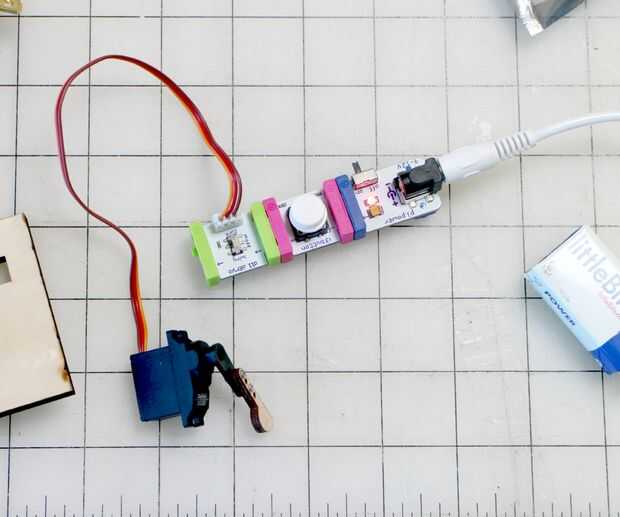

De una manera fácil de probar los movimientos, conecte el littleBits módulo de alimentación de 9 voltios al módulo de botón.

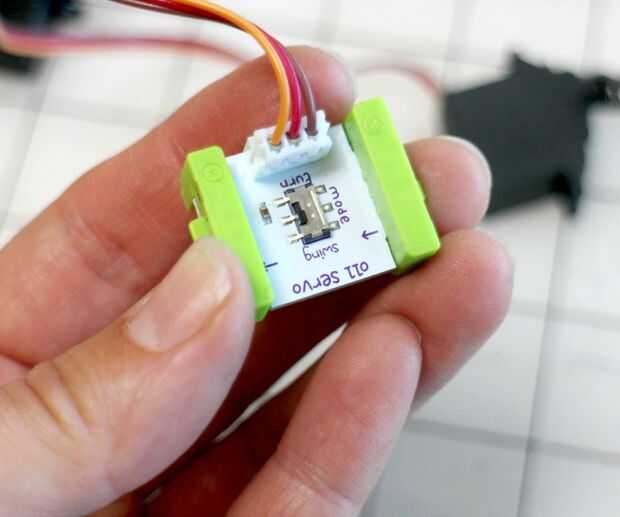

Conecte uno de los servos con el accesorio del brazo 'P' a la fuente de alimentación. Asegúrese de que el movimiento del servo se conecta para 'activar'.

Consigue un recipiente de agua.

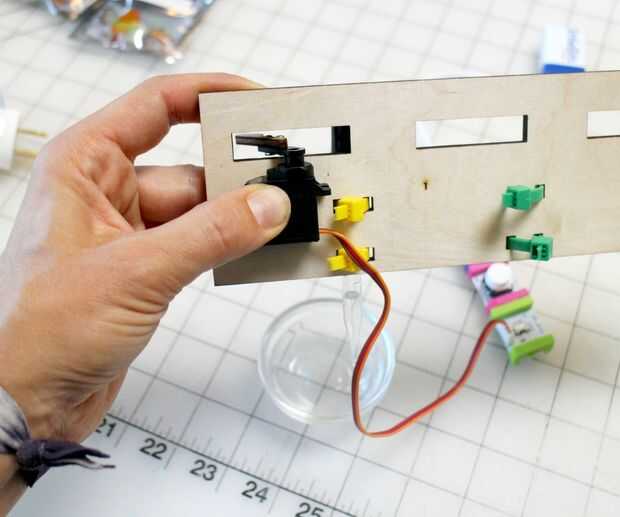

Sostiene la pieza de madera con los lazos del cierre relámpago, así que el las espaldas de los lazos del cierre relámpago son mirando hacia usted y corte outs en la parte superior. Colocar uno de los goteros en los lazos del cierre relámpago delantero izquierdo. Llenarlo con agua. Luego poner el servo plano contra la madera con el brazo atravesando la abertura izquierda y los cables en el lado derecho. (como en la foto superior)

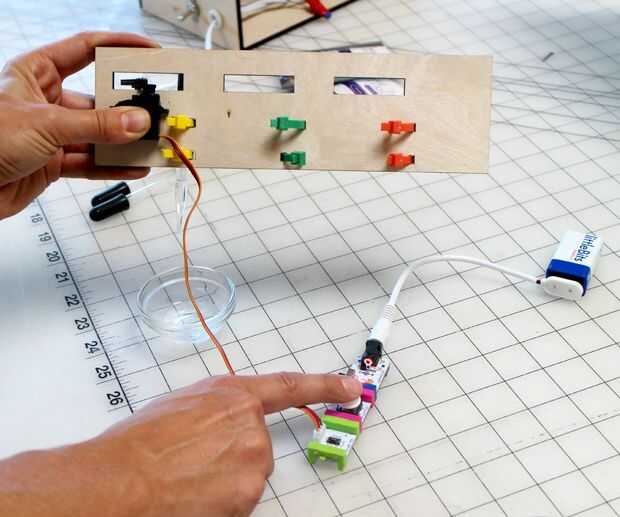

Mantenga la configuración por lo que es el gotero en el recipiente de agua. Prueba de la colocación del brazo servo pulsando el botón una vez y ver si está empujando en el gotero en el lugar correcto. Una muy pequeña cantidad de agua debe salir. Si es demasiada agua, mover el servo un poquito a la izquierda. Si no es suficiente (como no) de agua, mover el servo un poco hacia la derecha.

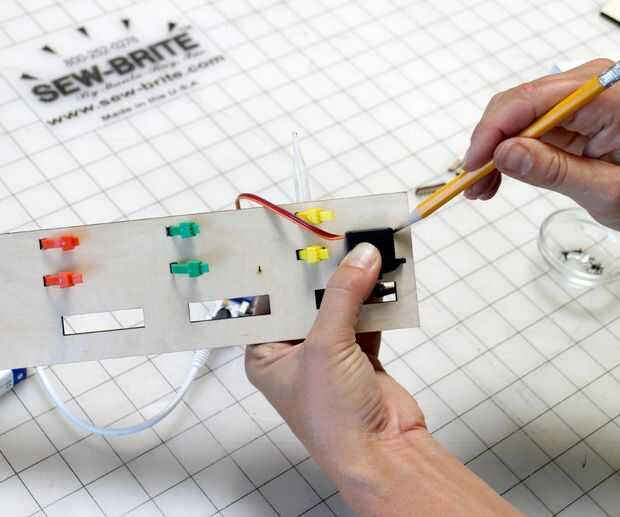

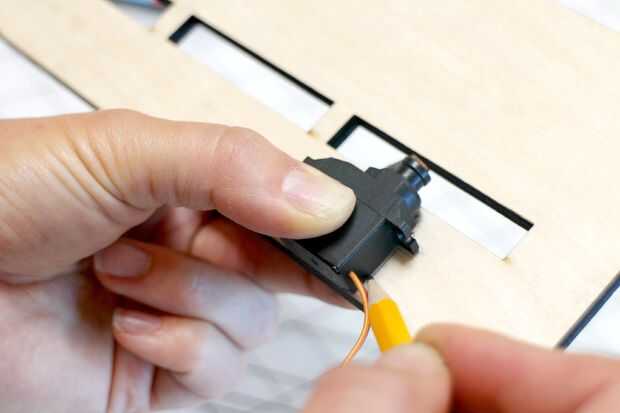

Una vez haya encontrado la posición correcta, trace el servo a la madera para que usted sepa exactamente a dónde pegarla.

Repita este proceso para las otras ranuras/dos goteros.

El punto de giro de los servos de 'fan' tres de fondo con el accesorio del brazo 'Y' debe colocarse en el centro de las ranuras. (como en la última imagen de arriba) Estos servos deben establecerse en 'swing'.
