Sistema de mensaje del LED en una rueda de bicicleta plegable Strida (2 / 7 paso)

Paso 2: circuito

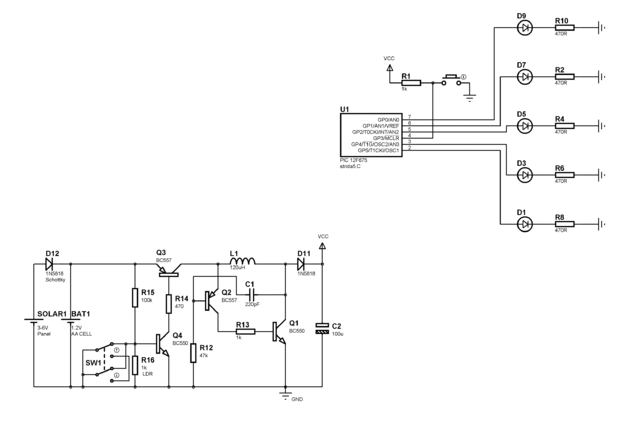

He diseñado un circuito sencillo de iluminación solar. Tiene un pequeño microcontrolador, un controlador de carga muy simple y un multiplicador de voltaje. La parte en la parte inferior izquierda del esquema es el multiplicador de voltaje. Transforma el voltaje generado por el 1.2V células de nimh a casi 4V que es bastante para los LEDs ultrabright funcione correctamente. El microcontrolador PIC12F675 puede trabajar con voltajes de 2-6V por lo que no es problemático.

algunas de las luces solares de jardín tienen un doblador de tensión interna. Mina uno tiene demasiado. Pero me he pegado al circuito esquemático. Si encuentras uno en la luz solar, puede utilizarlo en lugar en el esquema. Todo lo que tienes que hacer es abrir el circuito el LDR (sensor de luz, si hay alguna). He hice que el doubler me lleve de la luz desmontada y puso una cara de más uso.

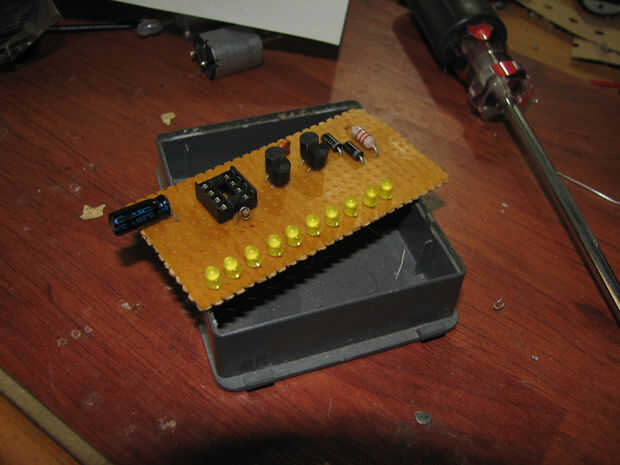

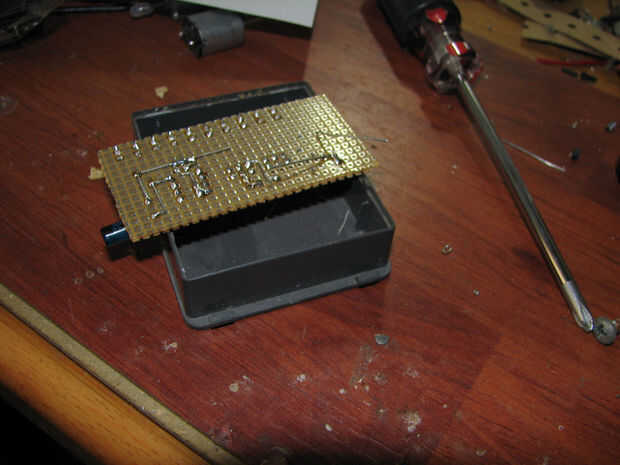

Lo siguiente es montar el circuito en varios agujeros prototipo board. Esto requiere algunas habilidades de montaje soldadura y electrónica. Estoy seguro que hay muchos instructables alrededor de este tema. Por lo que no estoy mencionando sobre el ensamblado aquí, puede tomar un vistazo. Las fotos son de la primera luz que he probado. Tenía 10 LEDs ordinarios. He diseñado un método de red de resistencia para la conducción de 10 leds con un controlador de tener solo 5 pines de salida. El consumo de energía método aumentó por lo que he renunciaron. Más adelante voy a hacer una segunda versión con un controlador más grande y 10 o mas LEDs. Esta versión del circuito tiene 5 LEDs.

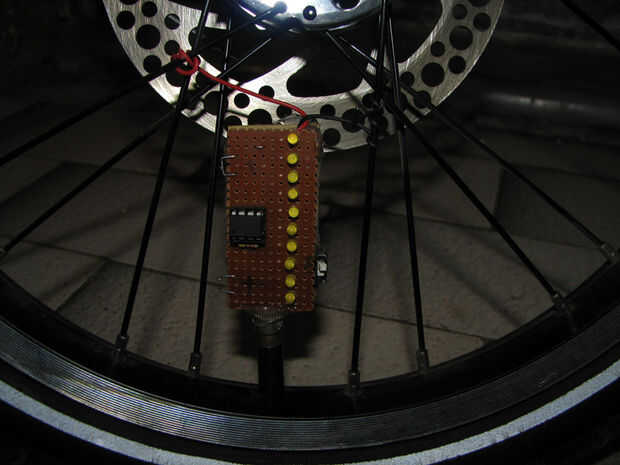

El circuito se asegura a la válvula de aire del neumático. He utilizado una tapa de metal de la válvula y usa silicona caliente para pegar el circuito en la tapa.

El archivo de simulación del proteus (demo está disponible en labcenter.co.uk) se incluye para los que quieren ver el funcionamiento del circuito.
