Paso 1: Paso 1: preparación
Caso

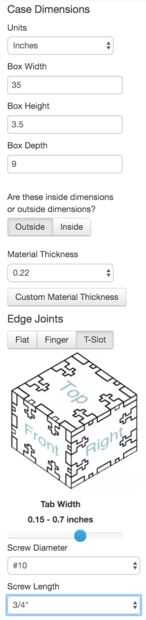

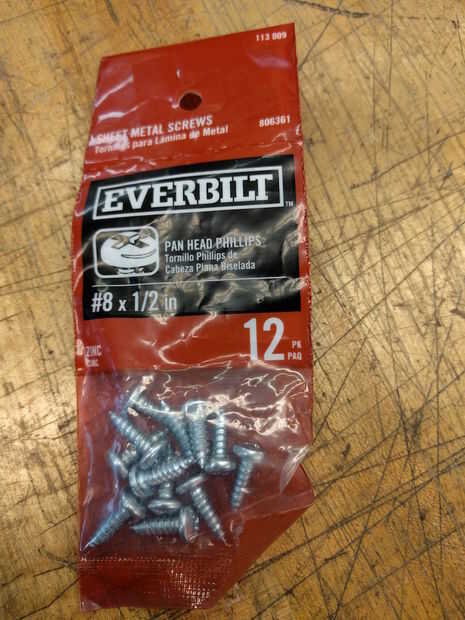

Para simplificar esta construcción sin sacrificar el producto final tomé la decisión al laser corte el caso. -Tomé la decisión de usar #10 3/4 de pulgada tornillos para asegurar el caso - una vez que hice que me fui a MakerCase e introducir los siguientes valores:
- Anchura: 35"
- Altura: 3.5"
- Profundidad: 9"
- Exterior
- Espesor del material - Asegúrese de medir los espesores de las hojas de la masonita/Duron (u otro material) va a cortar y crear un Custom Material grueso (esto es importante para que el caso encaja muy bien)
- T-Slot
- Ancho de pestaña: 0.5"
- Diámetro del tornillo: #10 o lo que decidas
- Longitud del tornillo: 3/4" o lo que decidas
Generar el caso y asegurarse de que los valores son a tu gusto - tenga en cuenta que se debe determinar el corte de la cortadora láser, mina es 0,004" (esto es importante también para que el caso encaja bien).
Salidas de un archivo .svg - similar a lo que he adjuntado - que pueden ser importados en Illustrator para editar

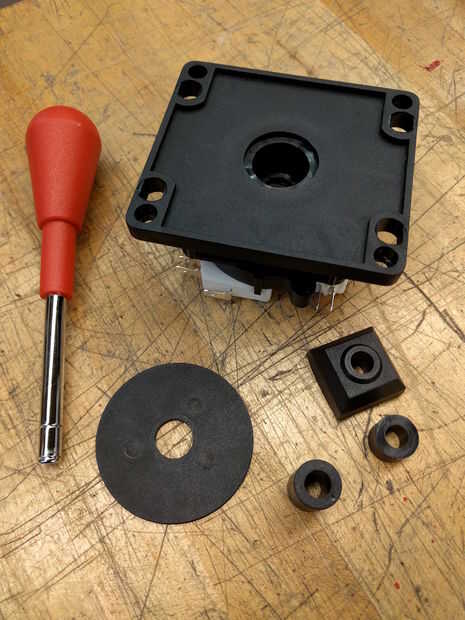

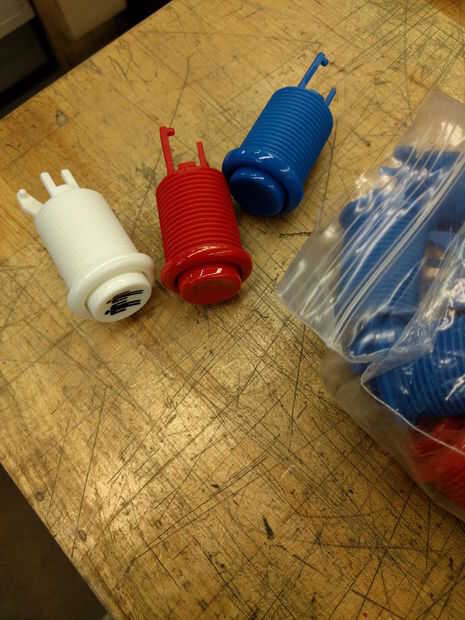

En este punto, usted necesita dirígete a Slagcoin y decidir qué diseño de joystick/botón que desea utilizar - imprimí todas ellas con el tamaño correcto (leído la página cuidadosamente para cómo hacer esto) y decidió por uno que me ha gustado lo mejor.

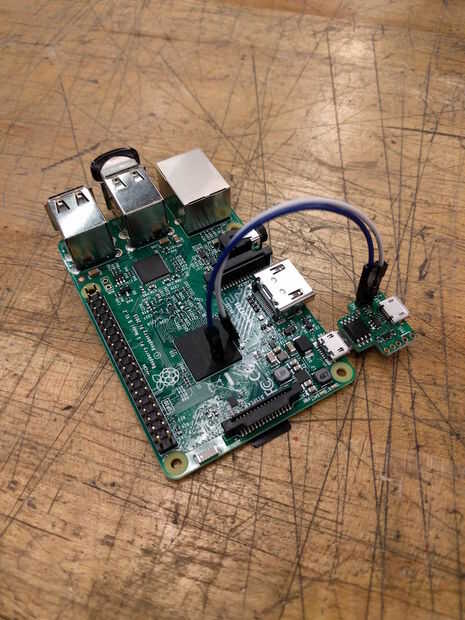

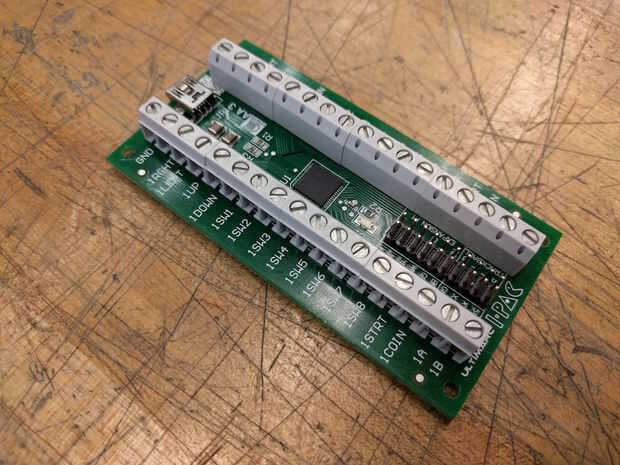

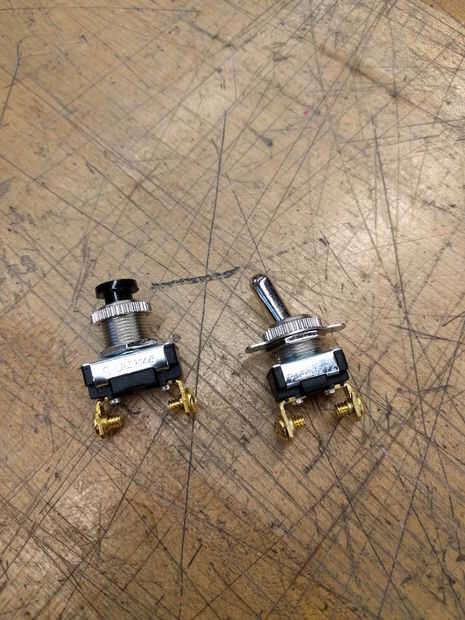

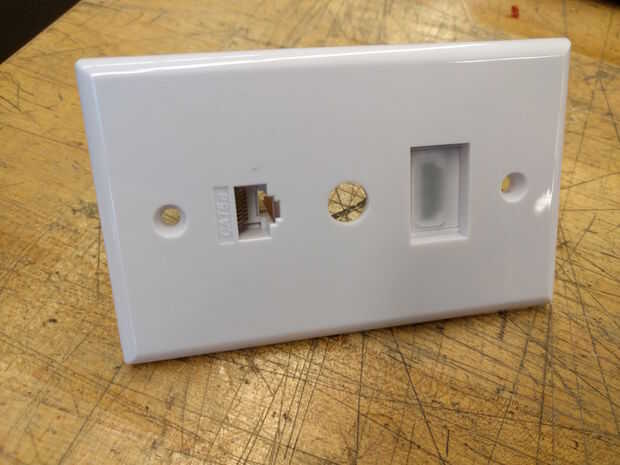

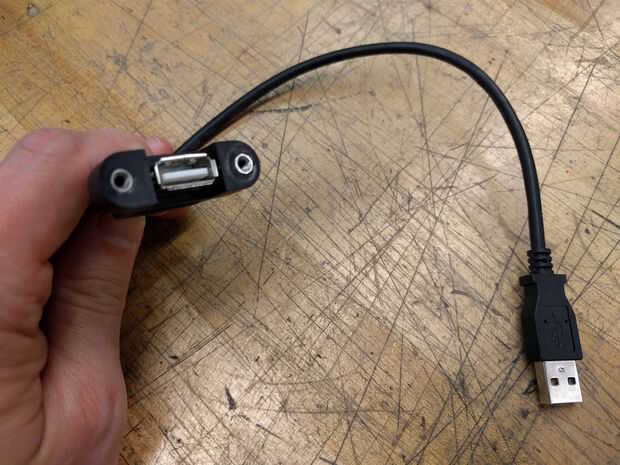

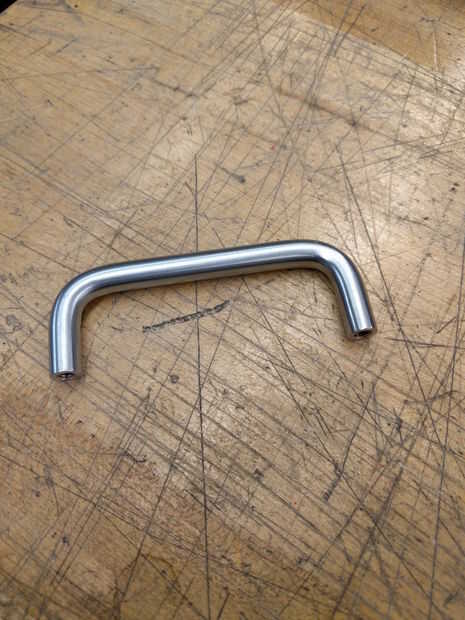

Ahora que tienes todas las partes, tienes el caso de Illustrator y sabes qué diseño que desea utilizar, sólo tienes a disposición el resto de los agujeros que tienes que corta para asegurar que todo viene a bien. También tomé la decisión para agregar que algún apoyo interno apoyos porque sabía que mi hijo le daría una paliza e hice separadores para levantar el Raspberry PI y el IPAC2 de la parte inferior. Esto toma tiempo pero vale la pena - si usted comprar todos los componentes del mismo, usted debe ser capaz de usar el archivo Illustrator para su proyecto.
