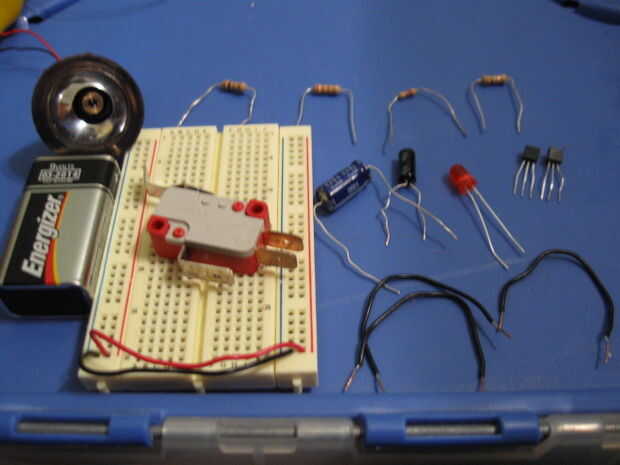

Paso 6: Las fuentes y algunos explinations
$1.29 - 100 mircofarad condensador
$1.19 - capcaitor de 1 microfaradio
$0,99 (5-pack) - resistencia de 100 ohm (bandas de Color: marrón, negro, marrón)
$0,99 (5-pack) - resistencia de 470 ohm (bandas de Color: amarillo, violeta, negro)
$0,99 (5-pack) - resistencia de ohmios (10.000 ohms) 10 k (bandas de Color: marrón, negro, naranja)
$0,99 (5-pack) - resistencia de ohmios (22.000 ohmios) de 22 k (bandas de Color: rojo, rojo, naranja)
$0,79 (cada uno) x2 transistores NPN (que usé fueron de Radioshack 2N4401)
($30 + dólares en Radioshack, encontrar uno en una tienda de dólar barato) Luz laser
$1.49 - luz de diodo (LED)
batería de 9V
Algunas cosas que debe saber antes de arrancar el cabello no tener las fuentes. Hay algunas cosas que usted puede cambiar sobre. Una cosa que puede cambiar sería los transistores de NPN 2N4401. A mi entender del circuito se pueden utilizar cualquier transistores NPN (3904, 2222, 4401, etc..) como son NPN . Si no se puede quemar algo hacia fuera o simplemente no funciona (como un Consejo para aquellos que no saben si los transistores son NPN o PNP, simple utilizar este circuito con LEDs y sus transistores en cuestión. Si los LED parpadean los transistores son NPN. Si terminas usando dos transistores PNP el circuito no funcionará y no debería ser un riesgo de quemar los componentes.)
Otra cosa que usted debe saber es que usted realmente no necesita el LED en el circuito (A) muestra si el circuito está conectado correctamente y (B) podría ser utilizado para efectos de luz fría en su pistola de rayos. Que no tenga todas las resistencias es necesarias o bien pero antes de llegar a la cabeza en el escritorio por la falta de piezas simplemente puede utilizar el poder de decenas para intercambiar la ecuación (lo siento, no sé los cálculos para este circuito... aún), pero si utilizas un 100 k ohmios (100.000 ohmios) resistencia puede que desee utilizar un capacitor de.1 μF (explicado más adelante en la construcción).
