Sistema de encendido remoto: 100kv StunGun (4 / 5 paso)

Paso 4: Otros cables

Ahora el relé y el receptor están conectados para arriba, sólo necesitamos conectar la alterna, interruptor de llave y botón momentáneo. Esto nos permite activar lo stungun manualmente en vez de con el carillón de puerta remoto.

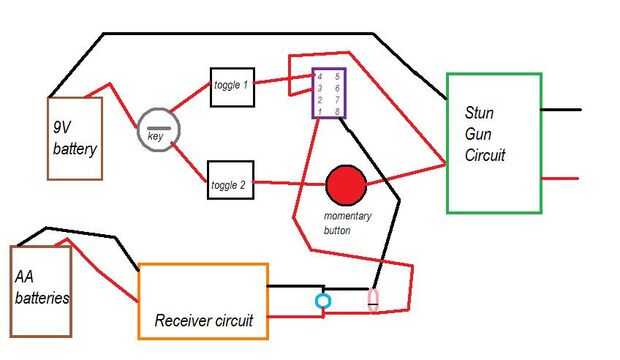

Según el diagrama a continuación, suelde el alambre del contacto del relé #4 a uno de los contactos del interruptor SPDT. Soldar otro cable desde el segundo contacto en el botón de ir a uno de los contactos del interruptor de llave. En esta misma llave de contacto, soldar otro cable que conduce a un contacto en el segundo interruptor. Soldar un cable desde el recambio en el segundo conmutador a un contacto en el botón momentáneo. Soldar otro cable al contacto repuesto el botón momentáneo para el terminal positivo de la pistola de aturdimiento.
Como se muestra en el diagrama de abajo, una llave de contacto debe tener dos cables que salen de él, ambos conducen a un palanca cada.

Ahora soldar un cable al contacto en la llave de repuesto y conectarlo al borne positivo de la batería de 9V.

Para finalizar, soldar el cable negativo de la batería de 9V a la terminal negativa de la pistola de aturdimiento.

Prueba el circuito girando la llave de encender y luego chasquea el interruptor encendido, presione el boton transmisor del timbre de la puerta. Esto debe activar el relé, unirse a contacto #4 y #3, completando el circuito de 9V a la picana y la creación de una chispa en la salida de stungun de contacto.
