Sistema de electroforesis (mini) del gel (1 / 1 paso)

Paso 1: Piezas y herramientas

Archivos de diseño y materiales de acrílico

Cualquier proveedor de materiales de acrílico (plástico de McMaster-Carr, Estados Unidos etc.):

12 "x 12" x 1/4" acrílico transparente
12 "x 12" x 1/4" azul acrílico (o color preferido)
5 "x 5" x 1/8" acrílico transparente

De McMaster-Carr:

6 "x 6" x 1/16" hoja de teflon, Cat # 8545 K 13

De acrílicos de bucle:

1/8" solacryl (UV transmisivo) - opcional : Si no necesita una bandeja de gel UV-transmisivo entonces simplemente hacer estas piezas de acrílico claro regular.

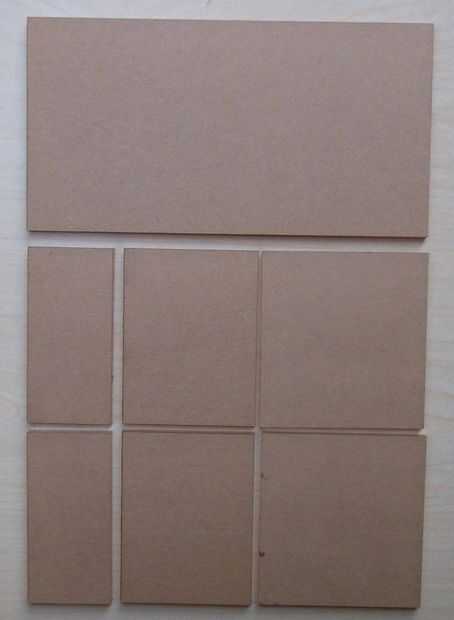

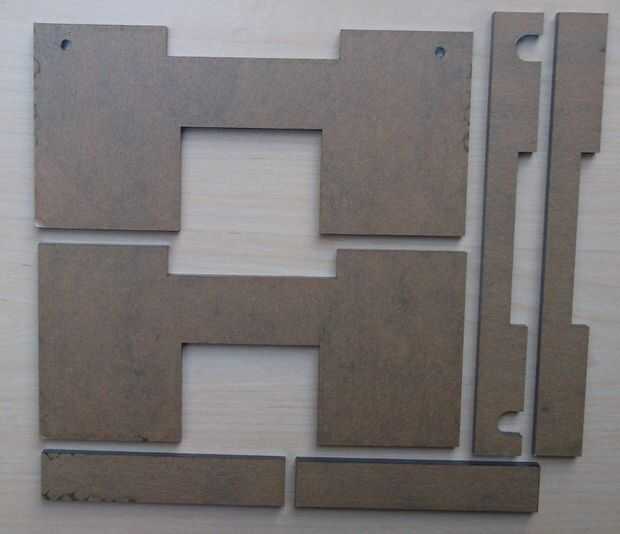

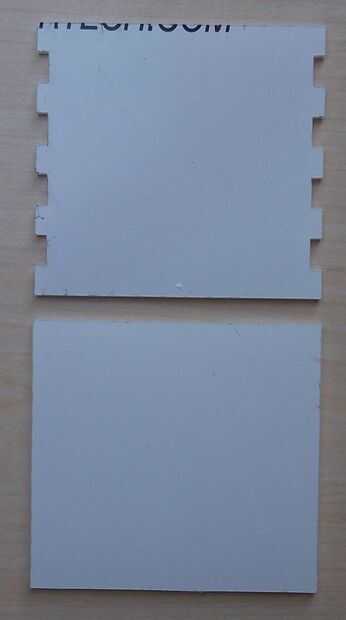

Usando los archivos de diseño que se adjunta a continuación, cortar las partes de su material, el tipo de material a utilizar se da en el título del archivo. Si no tienes acceso a un cortador del laser, puede enviar los archivos a cualquier servicio de corte láser (usamos chip). Estos servicios también llevan la mayor parte del material que necesita con la excepción de solacryl. Usted también puede comprar un kit de nuestra tienda online (Rodeo de IO , Cat #IMG-01) por $93. El kit contiene todos lo láser cortar piezas y hardware, alambre de platino (en vez de alambre de acero inoxidable) y premontado peines. Usted todavía tendrá que comprar el soldar con autógena-en.

Ferretería y herramientas

De McMaster-Carr:

2-56 mano Taper Tap, Cat # 2522A663
Grifo llave deslizante T-manija, 0-1/4"(1.6-6.3 mm) Pulse tamaño, Cat # 2546A22
2 x 2-56 Nylon cabeza ranurada tornillo de máquina, 3/16" de longitud, Cat # 93135A076
4 x 2-56 Nylon cabeza ranurada tornillo, 1/8" de longitud, Cat # 93135A074
Alambre de acero inoxidable, ø 0,01" gato # 9882 K 31
2 x 6/32 Hex máquina tuercas Cat # 91841A007
2 x arandela plana, tamaño del tornillo no. 6, 5/16" Cat # 92141A008

De los plásticos del grifo:

IPS weld-on cemento #3 o 4, Cat # 10792
Aplicador de cemento solvente de tipo hipo, Cat # 25658

De Digi-Key:

2 x conector Banana, Cat #655K-ND
Cable de clavija de banana negra, 36", Cat # 4771-36-0-ND
Enchufe de plátano rojo cable, 36", Cat # 4771-36-2-ND
pies de goma x 4, Cat # SJ5012-0-ND
