Sistema de diodo láser del OEM (9 / 10 paso)

Paso 9: Montaje Final

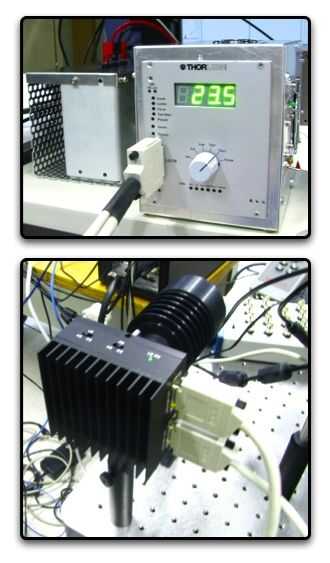

Una vez que ha modificado la caja para alojar el circuito, montado la rotura circuito lejos, hizo los cables y conectado les, usted está listo para suministrar energía al sistema. Para alimentar, compramos una fuente de alimentación OEM de Mouser. Todo lo hicimos a la unidad fue añadir un fusible, añadir un interruptor, añadir conectores banana y encierran PS.

Enchufar la fuente de alimentación a la caja y encenderla suministra energía a los circuitos de control. Ahora eres capaz de conectar el cable de comunicación a la temperatura de enfriado de montaje para el diodo a la caja a través de los conectores D-sub. Si usted tiene un diodo, está ya en funcionamiento. El sistema acomodará hasta 1W diodos láser en 9 mm o 5,6 mm puede empaquetar.

Control del PID se debe establecer antes de utilizar el sistema. No hemos sido capaces de conseguir un buen control de PID para temperatura principalmente porque ninguno de nosotros ha usado un sistema de control antes. Funciona, pero no responde tan rápido como nos gustaría.

Contamos con un diodo de 1W 690nm en nuestro sistema ahora mismo. Debido control de la temperatura no es óptima, la estabilidad de la energía no es óptimo. Si alguien sabe de una manera que puedo configurar mejor el control del PID, realmente quisiera saber. Ahora nos movemos al 60% de potencia porque tengo 1000mA de corriente que va al control de temperatura PID. Cualquier consejo sería genial!
