Sistema de cámara de estabilización giroscopio horizontal (14 / 19 paso)

Paso 14:

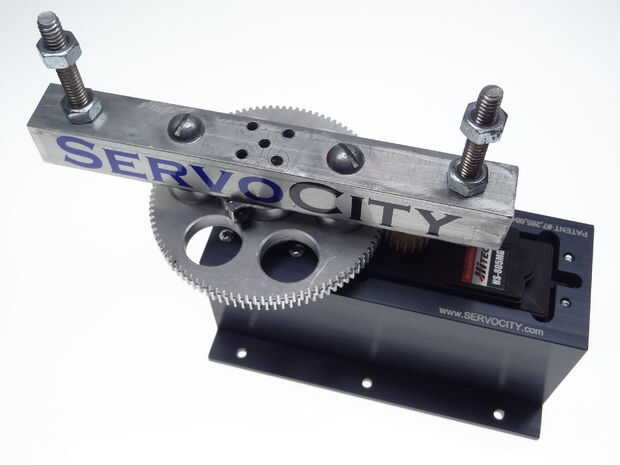

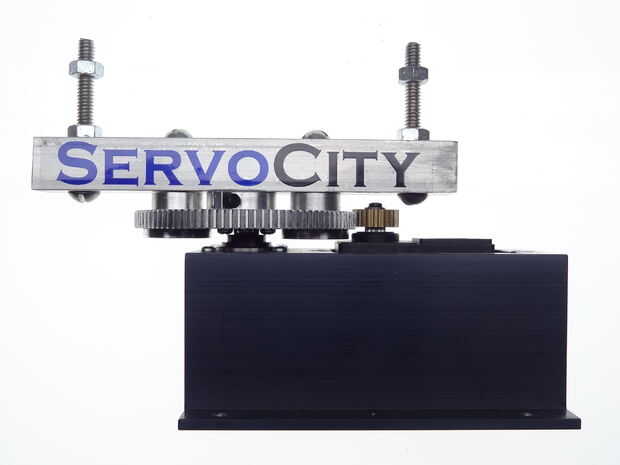

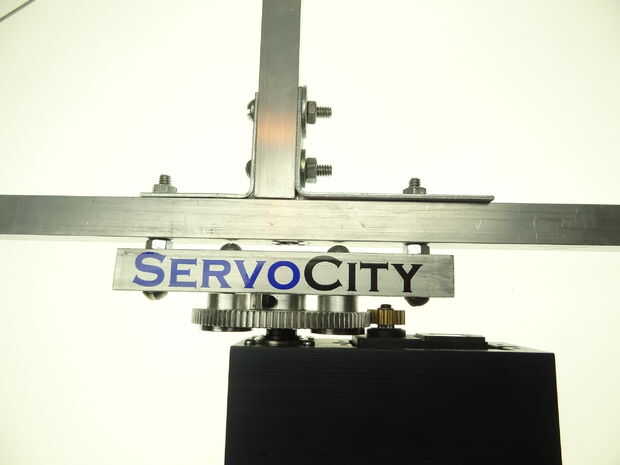

Ya que necesito mover la configuración entera de un lugar a otro, me decidí a contar con un mecanismo en su lugar por lo que pude quitar el auge del servo con 2 pernos.

Lo que usted está a punto de ver es una forma muy accidentada para montar el brazo al servo (se puede montar diferente).

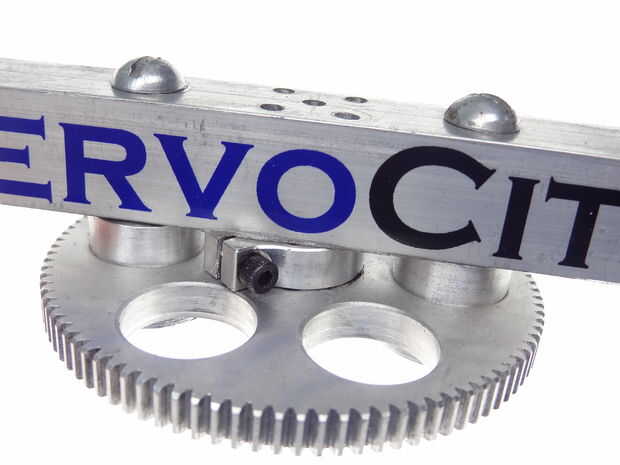

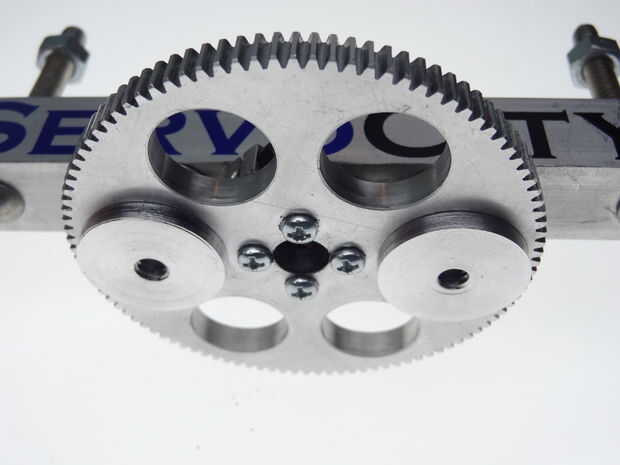

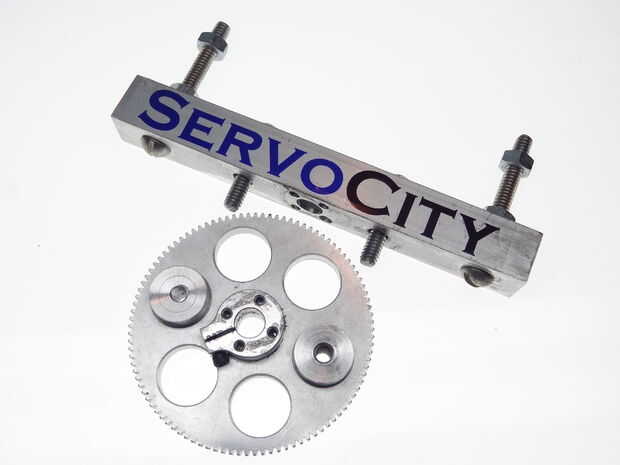

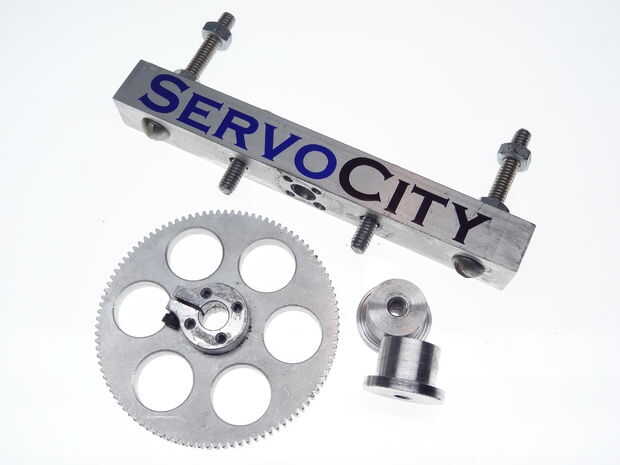

Trabajado a máquina a dos distanciadores que va dentro de los orificios del engranaje principal. Hay un labio en el separador para que no caiga.

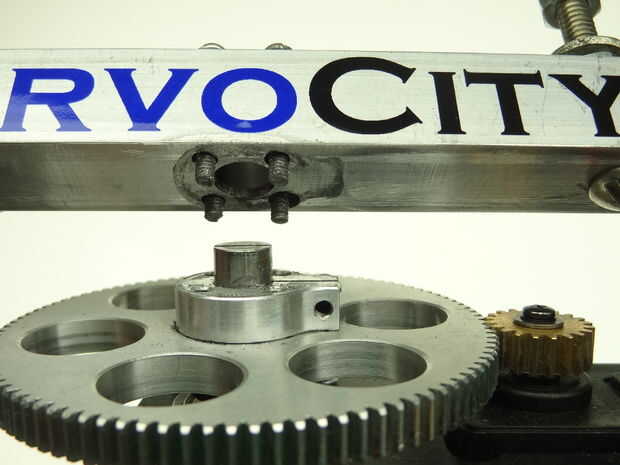

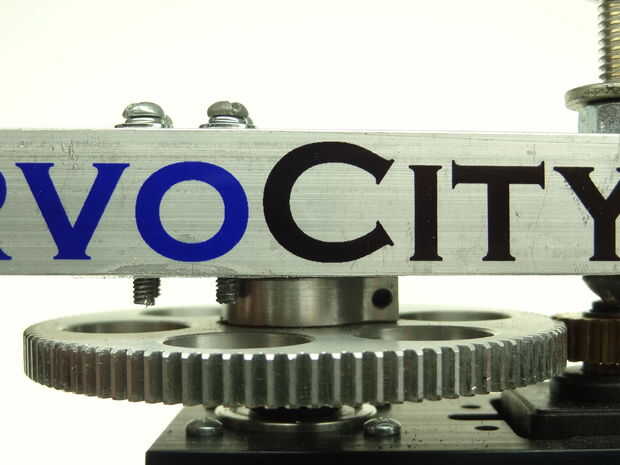

Echa un vistazo en las 2 últimas fotos. Que era la forma original para montar el engranaje de la botavara de aluminio.
Los tornillos son muy cortos, vibración los tiene sueltos. Por esta razón creé los espaciadores. La idea primera era taladro y tornillo directamente en el equipo.
