Sistema de Audio portátil potente! (12 / 16 paso)

Paso 12: La energía fuente de modificación

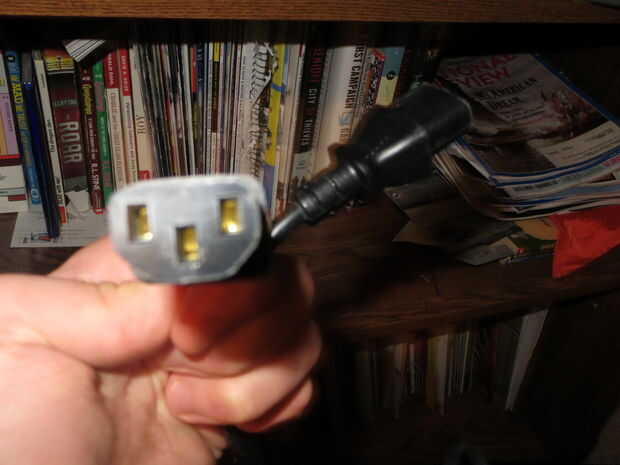

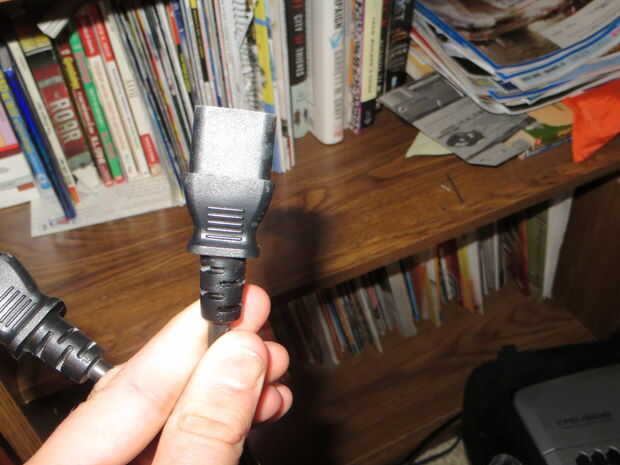

El amplificador requiere 12v a alrededor de 20 amperios. A menos que sólo tiene este cuadro de sus coches para portones y tal, se quiere mod una fuente de alimentación (muy barato, bastante fácil) o comprar (caro y difícil de montar). Usaremos una fuente de alimentación de servidor 600PB HP DPS comprada de ebay para $18. En comparación, una precompilados costará alrededor de $70. Usted también necesitará comprar un cable de alimentación de Amazon o en alguna parte. Mirar fotos para ver lo que estoy haciendo los pasos siguientes.

1. Retire la tapa de la fuente de alimentación para quitar la palanca en él. Hay varios tornillos de cabeza philips para eliminar. Intente sólo extraer sólo los tornillos que necesitas demasiado.

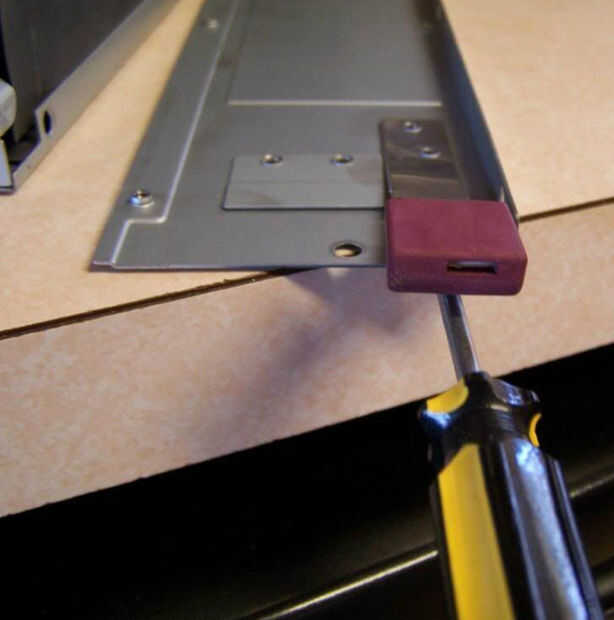

2. Utilice una broca de aproximadamente dos veces el tamaño de los agujeros sujetándolo en. Taladro hasta que golpea el metal brillante de la palanca. Levante la palanca con una cabeza plana. Puede simplemente sáquelo sin taladrarla, pero corre el riesgo de doblar la cubierta.
3. colocar el panel en.
4. Utilice un destornillador plano y quite el mango.

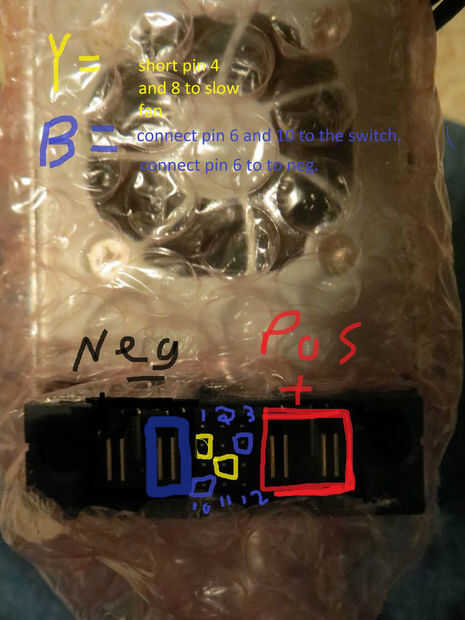

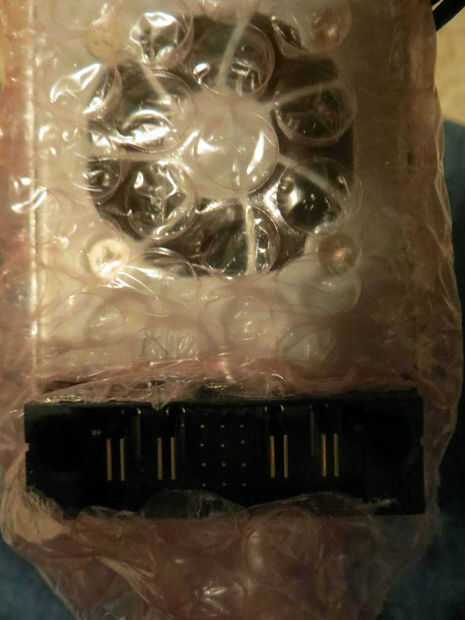

5. encontrar los pequeños pines en el adaptador de red. Oriente la fuente de alimentación con el ventilador en la parte superior los pines.
6. soldar el pin 8 a tierra (ver fotos). Soldar el pin 8 a pin 4. Esto evitará PSU como un jet.
7. pines 6 y 10 conectan con los cables del interruptor de poder.
8. los cables positivos y negativos de la lata.

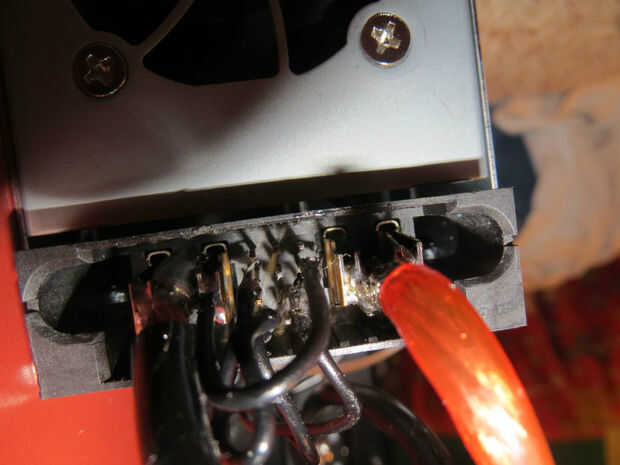

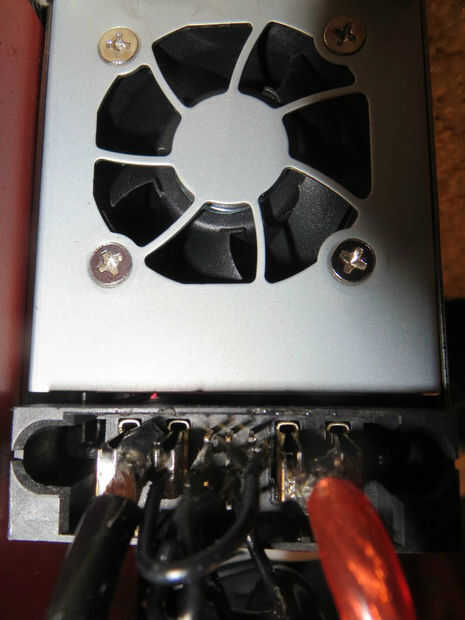

9. Utilice un cable de alambre negro ga 10 y tira la última 1/2". Los hilos se dividen en dos grupos. Gire los dos diferentes grupos de cables. Los dos conjuntos de cables de la lata. Introduzca los cables en la ranura negativo y en lugar de soldadura. Deslice los tubos del encogimiento del calor sobre los cables y aplique calor.
10. hacer lo mismo con los cables positivo (rojo).
11. prueba de la fuente de alimentación por conmutación del interruptor: P si no se enciende, asegúrese de que usted pone en cortocircuito pin 8 a masa (negativo).
12. Enrolle cinta aislante alrededor de los cables para que no se exponen.
