Sistema de análisis de parámetros de conducción (9 / 19 paso)

Paso 9: Trivia de conexión

  • En la aplicación de pruebas, tres LEDs se utilizan como referencia para evaluar el modo de conducción.
  • Tres casos de determinar las habilidades del conductor se han introducido como sigue: buena (verde), alerta (ámbar) y mala (rojo) indicaciones se proporcionan a través de los LEDs
  • Conecte los sensores requeridos a los puertos analógicos de LinkIt uno y hacer los cambios necesarios en el código según su deseo.
  • El sensor de ángulo rotativo ofrece un entorno de tipo volante en un automóvil.
  • Basado en el control de la dirección y la velocidad, el análisis del patrón de conducción se lleva a cabo según el código.
  • Conecte la antena de WiFi y GPS a la Junta un LinkIt.
  • Como un sistema independiente, conecte la Li - batería para la alimentación.

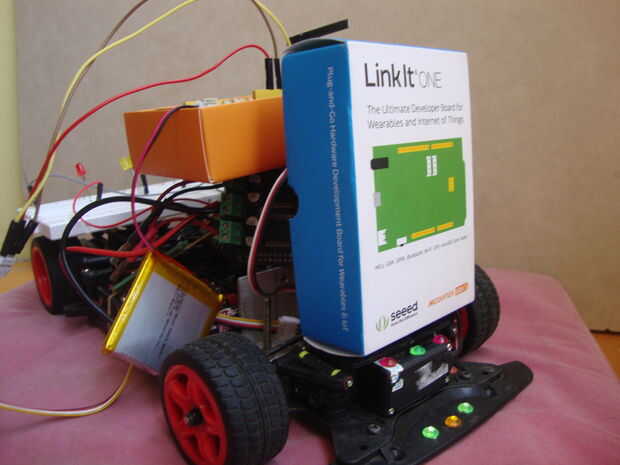

  • Para afirmar los resultados sobre una base exacta, he desarrollado un coche robótico, en donde he utilizado sensores ultrasónicos (para determinar la distancia entre objetos en movimiento), acelerómetro y GPS (para calcular la velocidad) respectivamente.

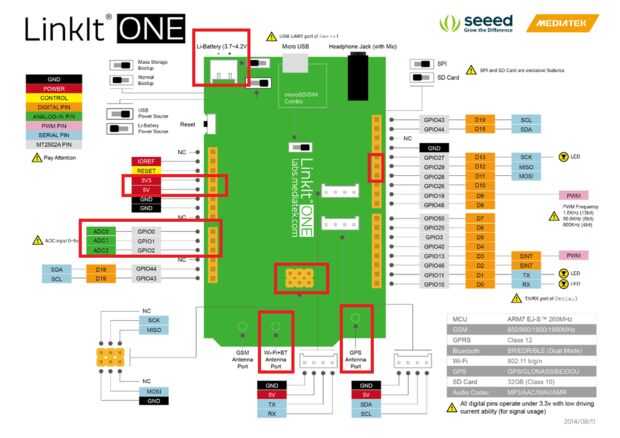

  • Yo precisamente he subrayado todos los puertos requeridos utilizando cajas rojas en el diagrama para conectar las partes necesarias a sus respectivos puertos.
  • Así, desde cualquier lugar del mundo, usted puede hacer esta cosas estableciendo el circuito en el automóvil que prefieren para viajar y observar la salida.

PRECAUCIÓN :
Estrictamente conectarse el pin Vcc de codificador rotatorio de Grove 3.3 pin Vout de LinkItOne. Lástima que tengo uno de mis sensores de Grove rotatorio ángulo dañados después de haber conectado a 5v puerto de Arduino breakout en LinkIt.

"La experiencia es la madre de la sabiduría" - ¡ bien dicho!
