Paso 1: cargador de iPod

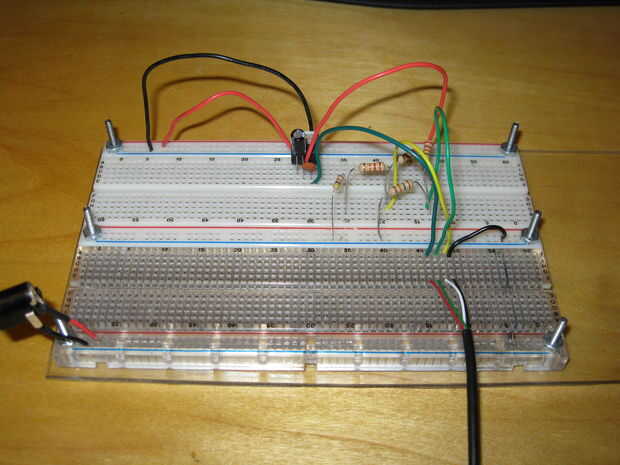

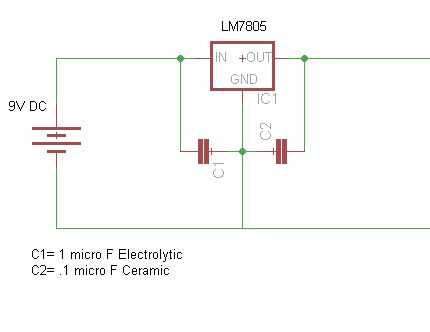

A continuación fui sobre la construcción de un circuito de carga para el dock del iPod. Usé un circuito muy básico con un LM7805. Rápidamente encontré que necesita más 5V entonces sólo va a los cables de corriente de un cable USB para iPod para cargar. Así que encontré un gran instructable sobre cómo conseguir tu iPod para cargar con el cargador de casa. Por lo que explotó mi breadboards así pude prototipo el circuito para asegurar que hacerlo bien. Parece ser asignar de golpe y se pierda con combos de resistencia diferentes personas han utilizado. Ya que no tengo la resistencia mencionada tenían valores estalló la confianza calc de divisor de tensión en mi iTouch y me fui sobre como encontrar a un buen combo con lo que tenía. Desde el instructable sabía que necesitaba 2V va en D + (cable verde) y 2.7V a la D-(cable blanco). Terminó con el siguiente basado en el 5.03V mis ofertas de circuito de carga de salida:

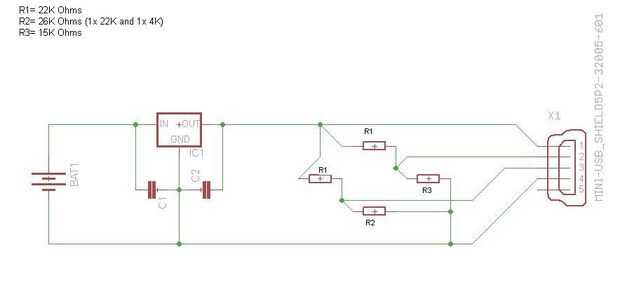

-R1 = 22K ohmios
-R2 = 26K ohmios (resistencia de 1 x 22K y resistencia en serie de 1 x 4K)
-R3 = 15K ohmios

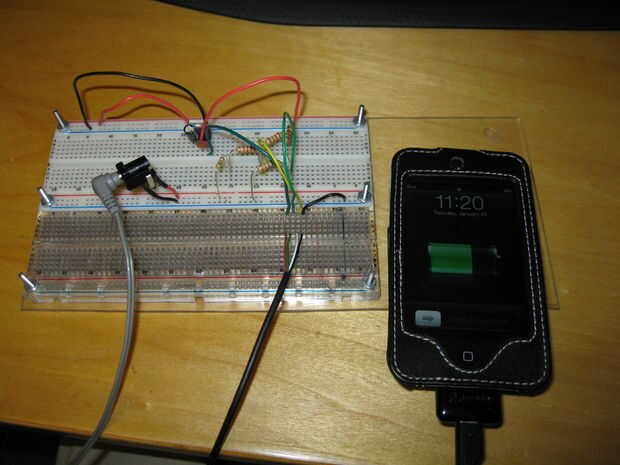

Conectado todo entonces fue acerca de las pruebas del circuito antes de conectarlo a mi iTouch. Asegurarse de que el D + (cable verde) fue en 2V y D-(cable blanco) era a 2.7V. He encontrado que el esquema de lo anterior mencionado instructable tiene el divisor de tensión hacia abajo. R1 debían provenir de la entrada de C.C. y necesidad de R2 y R3 conectados a tierra. De lo contrario las lecturas de voltaje en los pines de datos no estaba leyendo justo. Así que conecté todo mi esquema muestra como todos los measurments funcionados hacia fuera. Puesto que todo se veía bien enchufé mi iTouch y funcionó sin problemas. Incluso con la tensión en D - 2.27V solamente. Estoy utilizando un cable mini-USB de B como las que se encuentran en muchos de los teléfonos celulares. El conector de iPod que estoy usando es de un kit de carga y es un adaptador que se conecta a un cable mini-USB de B.

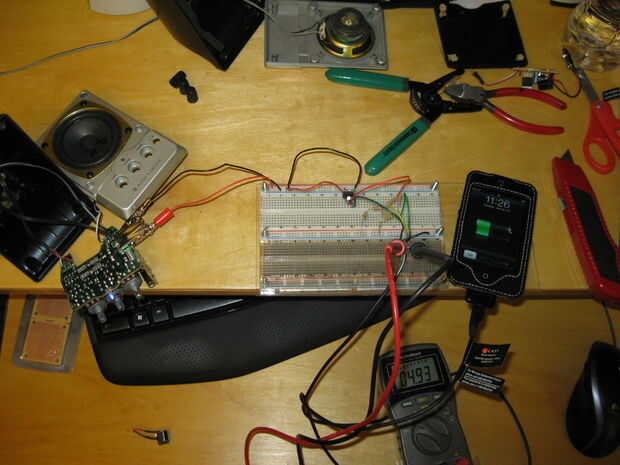

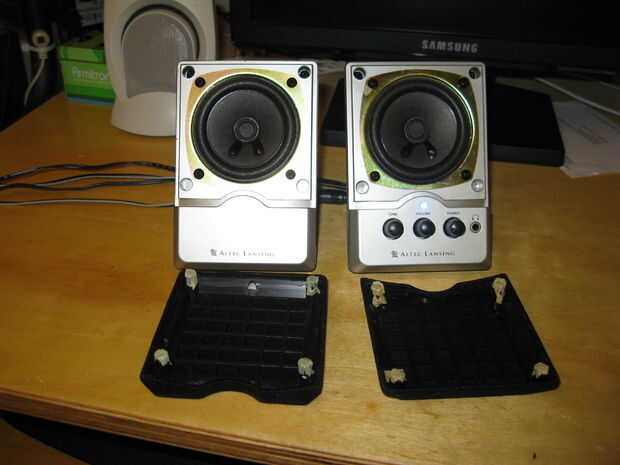

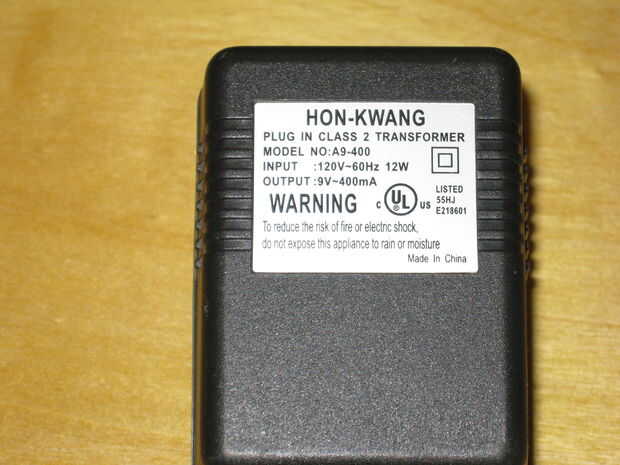

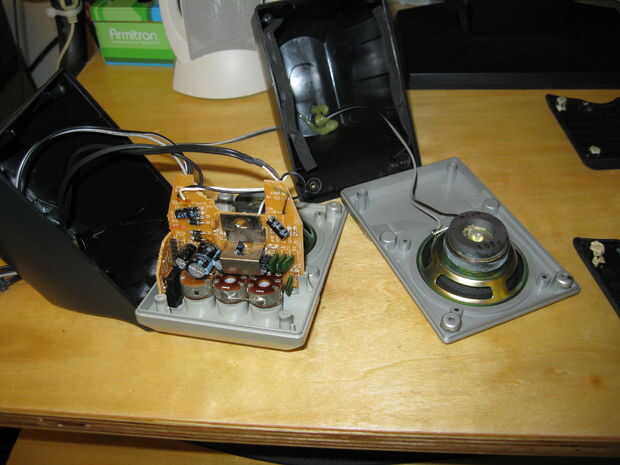

Antes de pasar todo a una junta que quería conectarlo a los altavoces y ver cómo el adaptador de pared maneja la carga de los altavoces y el cargador. Todo quedó alimentado con sobra. La tensión de salida del cargador fue 5.03V sin carga. Una vez que estaba conectado el iPod Touch sólo cayó a 4.93V. En general no está mal para un circuito tan básico. Puesto que todo lo extraído que estaba lista para el cargador a una Junta de soldadura. Pero no todo puede ir sobre el tablero todavía. Los cables USB y entrada de energía deban ser dejó hasta el montaje final.

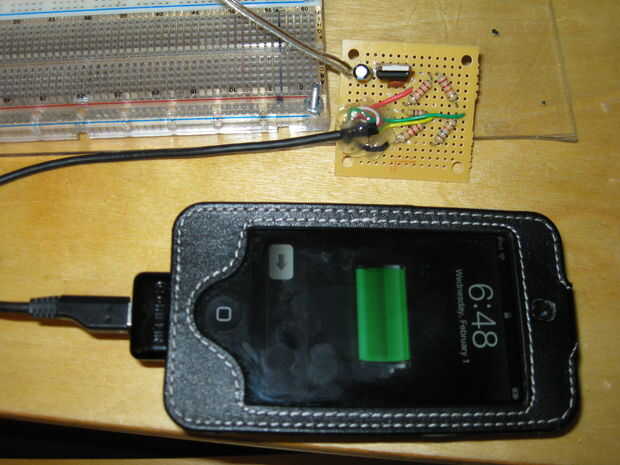

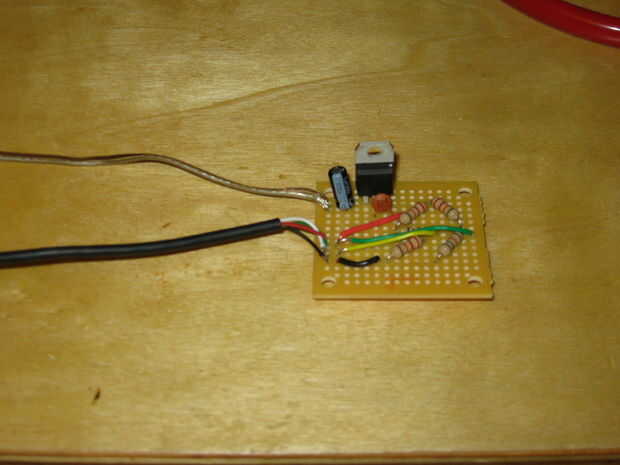

Después de poner los componentes en el tablero me había soldado todo abajo y corrió los cables de la parte superior a donde quería el cable USB para conectar. Puesto que los alambres de los cables USB son tan delgados solía una saludable porción de pegamento caliente seguro entonces a la Junta para que no mueva y romper. Hice una prueba rápida para asegurar que todo funcionaba todavía como debería el cargador está completo.
