Sistema de alarma de Moto/Bike (3 / 7 paso)

Paso 3: Rellenar la caja de plástico

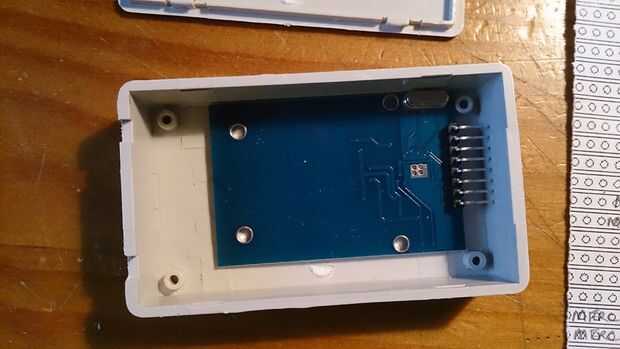

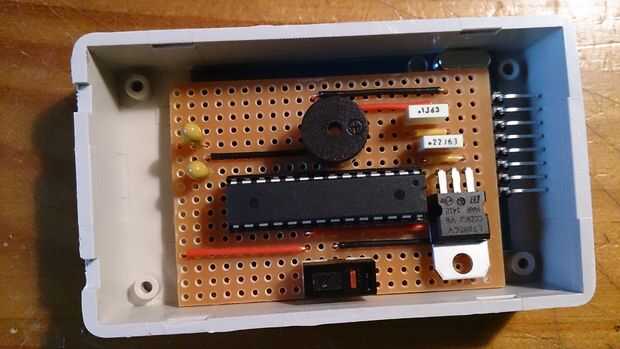

La caja de plástico que estaba trabajando con era muy pequeña teniendo en cuenta la cantidad de periféricos que necesitaba para caber dentro, y aunque he conseguido (pura suerte en lugar de diseño) le animo a dejar un poco de más espacio para trabajar con. De hecho, una vez que había logrado montar todo dentro y comenzó a probar encontré que el lector de RFID no funcionaba correctamente. Fue intermitente y la gama se vio severamente afectada. Encontré que si me quitan el circuito de la caja los problemas desaparecieron. Decidí que la proximidad del lector de RFID en la parte inferior del circuito Junta tira causaba interferencia de Radio frecuencia (RFI). Esto se resolvió reorganizar los componentes para que la Junta de tira fue el primer elemento para caber en la caja y el lector de RFID se sentaba encima de esto, y no por debajo como se muestra en las imágenes anteriores.

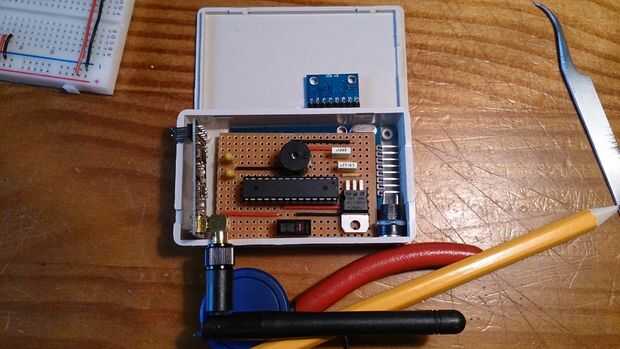

La última foto muestra que el transceptor NRF24L01 y MPU6050 colocado en sus posiciones aproximadas.
