Sistema de agua de Arduino para mojar su planta (3 / 6 paso)

Paso 3: Cómo conectar los dispositivos

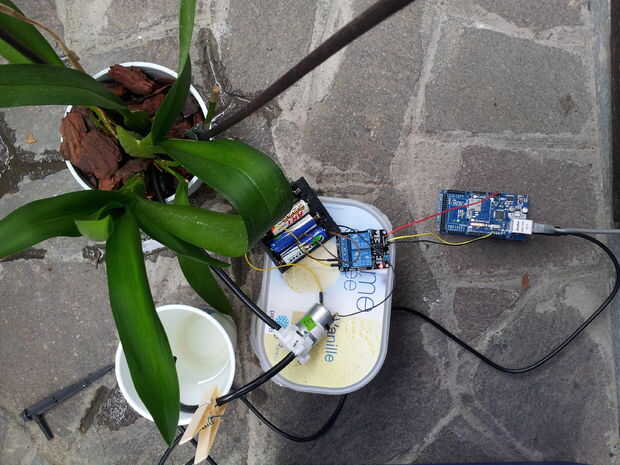

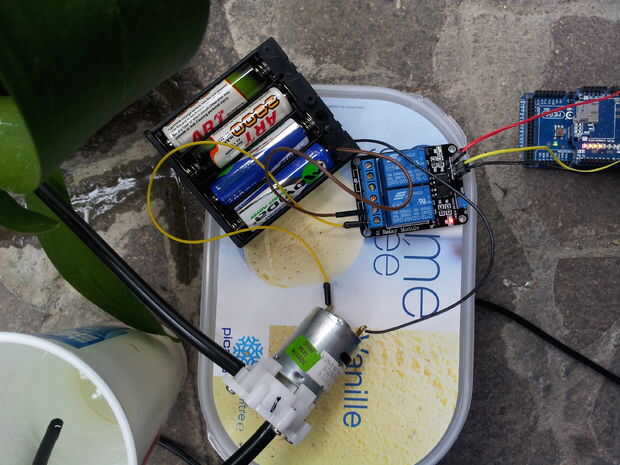

Para poder utilizar la energía de la bomba es necesario que no sea pagadero directamente dall'Arduino; De hecho, este dispositivo es capaz de entregar una corriente de poco más de una décima de amperio y salida voltajes del orden de 5 V. La bomba requiere de al menos 6 V y una corriente de poco más de amperaje. Por esta razón es necesario utilizar las 4 pilas de 1,5 V, que permiten para obtener una tensión de 6 V y la solicitud actual. El cable rojo del portapilas, la bomba estará conectado al ánodo y el cátodo se conecta al relé a través de un cable; Este dispositivo se conectará al cable negro de la batería, que será nuestra Misa. El relé estará conectado a través de Arduino con 3 cables, VCC, GND y entrada, que estará conectado al pin 9.
