Paso 1: Las piezas y únelas

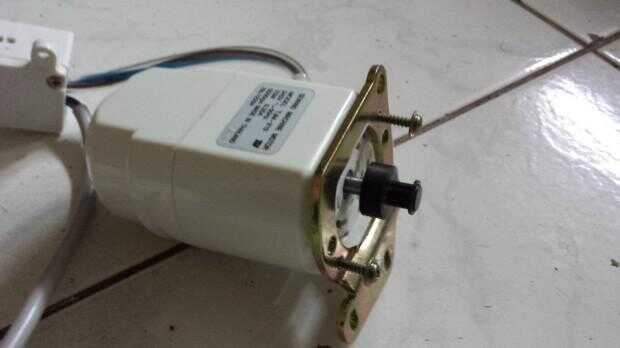

Usé un motor de una vieja máquina de coser - tipo de Janome, impulsado por este motor externo y una correa corta.
Si utiliza un diverso motor favor de ajustar los modelos a sus necesidades antes de imprimirlas.

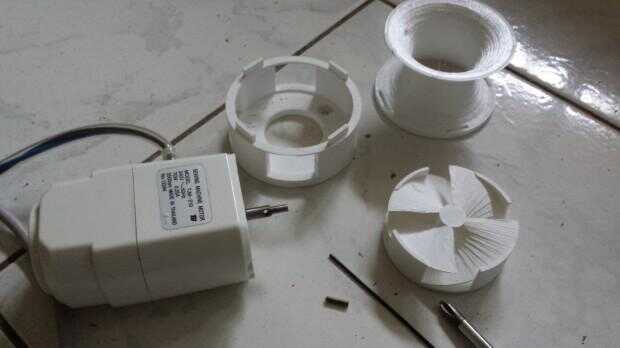

La polea se fija con un tornillo que atraviesa completamente el eje, una de las razones de que elegir este motor desde mi cubo de chatarra.
Es necesaria una llave Allen (hexagonal) de 1,5 mm para sacar el tornillo pero como utiliza un buen pegamento que tenía que calentar todo.
Para esto usé una vieja llave de allan y un soplete pequeño para aplicar calor directamente sobre el tornillo.
Fuerza bruta podría funcionar también, pero no estaba de humor para el tornillo o mis herramientas de riesgo.
La parte inferior se monta después de quitar el soporte original y con los tornillos originales.
No te los tornillos apretados todos ya!
Las tolerancias son muy pequeñas y puede ajustar la colocación un poco antes de apretar todo.

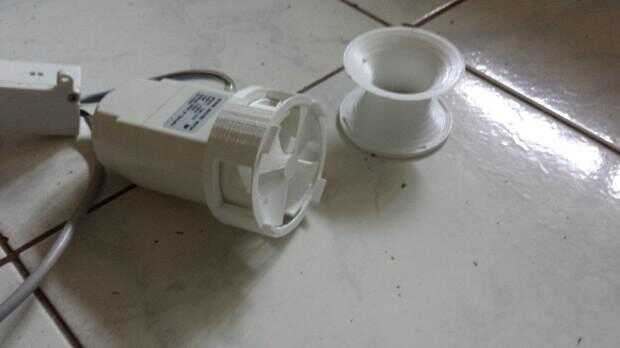

El ventilador se monta suelta para permitir pequeños ajustes de la parte inferior.
Una vez que todo está alineado y mantenga apretados los tornillos del ventilador es en ritmo con el tornillo original, van a quedar al ras en el ventilador de ambos lados.

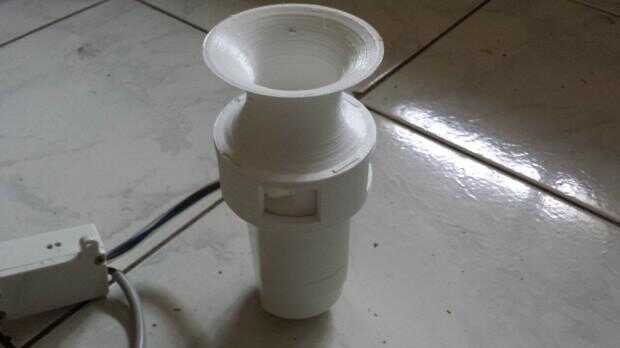

El cono superior se empuja en y listo, bueno casi.
No ha incluido un sistema de bloqueo en el diseño como lo planeado en el pegamento para este paso.
Pero si quieres evitar este 2 o 4 pequeños agujeros donde las paredes laterales se encuentran y ponen algunos tornillos lo.
Tal vez cambio un poco el diseño y agujeros, pero esos pequeños agujeros son difíciles de imprimir y que requieren en la mayoría de los casos.
