¿Síntesis de sonido analógica en su computadora (8 / 10 paso)

Paso 8: Rampa exponencial

Actualización 7/10-Desplácese hacia abajo

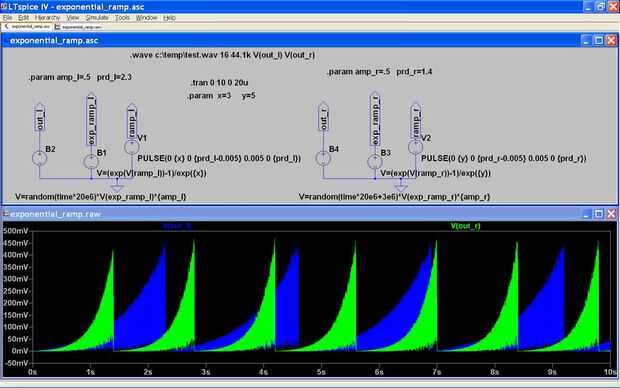

Aquí es un circuito que genera una rampa exponencial aplicada a un par de fuentes de ruido. V1 y V2 generan rampas lineales que comienzan en 0 y llegar a X Y v (canal derecho) y voltios (canal izquierdo) en períodos prd_l y prd_r. B1 y B3 uso una fórmula para convertir las rampas lineales a exponenciales rampas con amplitudes máxima de 1V. B2 y B4 generan ruido aleatorio que es amplitud modulada por las rampas exponenciales y por los parámetros amp_l y amp_r (controles de nivel simple).

He adjuntado un archivo mp3 generado por este circuito para que pueda escuchar como suena. Probablemente tendrás que renombrar el archivo para conseguirlo para jugar.

X y Y establecen los límites de tensión de las rampas lineales. Finalmente ambas rampas del canal Obten escala de 1V, sino fijando X e Y se puede controlar la inclinación de la rampa exponencial. Un número pequeño como 1 da una rampa casi lineal, y un gran número como 10 da una rampa exponencial muy escarpada.

Los períodos de la rampa se establecen mediante prd_r y parámetros prd_l. El tiempo de subida de rampa lineal se establece en el valor prd_l o prd_r menos de 5 ms, y el tiempo de caída se encuentra a 5 Sra. el tiempo de caída bastante larga impide hacer clic al final de cada rampa como la amplitud cae de nuevo a cero.

out_l y out_r son los productos de las tensiones de ruido aleatorio basado en el tiempo, la tensión de rampa exponencial, parámetros amp_l y amp_r. Observe el valor de ruido del canal derecho utiliza una diferente "semilla" que el canal izquierdo. Que mantiene el ruido en cada canal al azar y diferente desde el canal contrario. Si utiliza la misma semilla, en el mismo valor de tiempo obtendrás el mismo valor aleatorio y el sonido va a terminar en el centro en vez de ser percibidos como dos fuentes diferentes, una en cada canal. Esto podría ser un efecto interesante para jugar con...

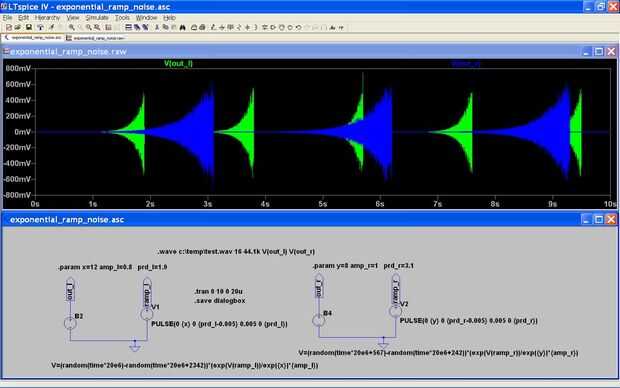

Actualización: tenga en cuenta que la forma de onda va de 0V a algún valor positivo. Es mejor para la tensión de oscilación entre valores positivos y negativos iguales. Reelaborado el esquema para hacerlo pero aumentó la complejidad de la ecuación que define la forma de onda un poco. Descargar el exponential_ramp_noise.asc (Recuerde que el servidor de Instructables va a cambiar el nombre y la extensión al guardarlo).
