Paso 4: Realizar y montar la bobina del Sensor
Corte una sección corta de la pluma de plástico o la espiga. Envuelva el alambre del imán alrededor de él en unas pocas capas para hacer una bobina. Desea que su envoltura a ser bastante ordenada, por lo que la primera capa cubre el cilindro desnudo antes de la siguiente capa cubre el primero. No contar Cuándo hice mío, pero esperar unas cien vueltas.
Utilice el pegamento para sellar la bobina para que pueda dejar ir de ella sin todo deshaciendo. (Cinta ayuda aquí también.)

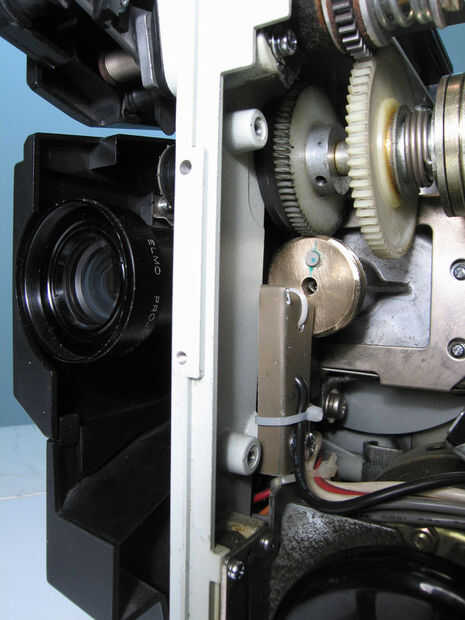

Ahora pensar en cómo la forma de su hoja de metal o plástico en un soporte para sostener el sensor. Quiere suspender cerca de los imanes de spinning, por lo que se desplaza unos milímetros de distancia. Debe ser seguro, porque usted no quiere cualquier accidentes aquí! Dobló mi aluminio en L a lo largo de su lado largo, así que montaría en un poste cercano de montaje de motor.
Ahora perfore 3 orificios en el soporte:
1) un agujero de montaje del soporte del perno para el montaje de motor
2) un agujero más pequeño en el otro extremo donde vive la bobina. Un lazo de alambre a través de este orificio y cinchas la bobina en el soporte. (Nota falta de pegamento, porque nos podríamos haber atornillado arriba la bobina y no es divertido a las cosas de un pegamento más adelante!)
3) un agujero en el medio para que el cable puede pasar a través del soporte.
La soldadura de los cables de la bobina en el extremo de su cable no balanceado. Este cable llevará la señal de la bobina por el interior del proyector para el gato, que se añadirá a la parte trasera. Usted necesitará el aislamiento pintado de los extremos del alambre del imán. Use un fósforo para quemarlo o algunos lija ligeramente rayar lejos. Recuerde aislar con cinta aislante o tubería de encogimiento de calor pequeñas.
