Sin embargo otro sobremesa ATX fuente de alimentación (2 / 2 paso)

Paso 2:

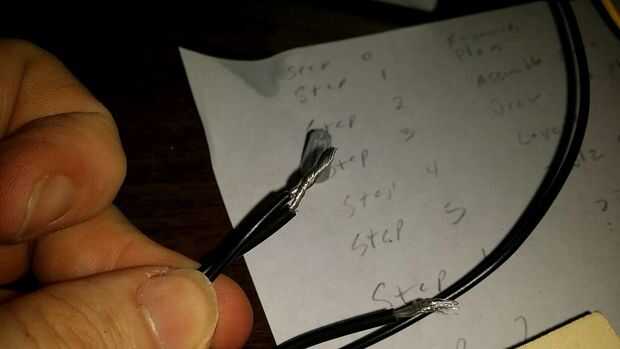

Con el paquete de 24 cable que se muestra en el último paso y el gráfico obtenido Wikipedia sabemos que el verde es el cable de señal y tierra negra. Me la pelaron 1/4 de pulgada del aislamiento del cable verde y tierra a torcer a los cables procedentes del interruptor. Puede soldar los cables o utilice tuercas para alambre. Fui con capuchones como puedo quiero tenerlo todo aparte algún día y reutilizar el interruptor y LED. Después de la torsión de la tuerca del cable me gusta asegurarlos con una o dos de cinta aislante.

El LED es un poco complicado ya que está diseñado para montar en un vehículo donde el carro entero es el plano de conexión a tierra negativa. Por lo que sólo es 1 cable del LED, pues vino de un camión me torcí el único cable a un cable amarillo (12V) forman la fuente de alimentación (como estoy sólo recorte los cables como único puede dejar los cables no utilizados solo en el enchufe de 24 cable.)

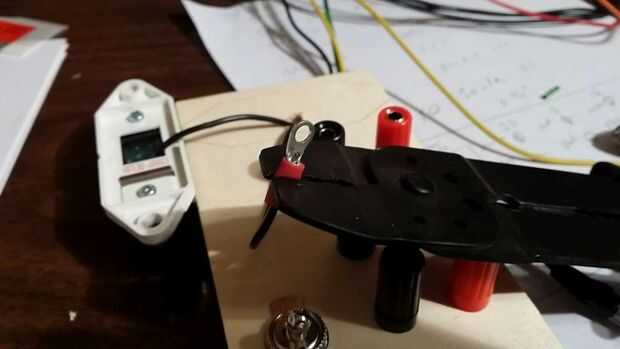

Recorta otro cable negro tierra del paquete y me prensó en un extremo terminal anillo. Hay un tornillo en la parte inferior de mi conjunto de lámpara de LED que se conecta a una placa que se conecte a un tornillo de montaje. Había retirado este tornillo. Me ha gustado así que puse mi anillo en él y lo atornilló en el.

En este punto se puede probar la fuente de alimentación para asegurarse de que se enciende con el interruptor. Conecte el cable a tierra en la PSU y en la pared, tapa deben iluminarse el interruptor y el LED y el ventilador de la fuente de alimentación deben girar. Si no comprobar las conexiones que ha hecho hasta ahora. (Mi primera vez que la tierra no fue alineada correctamente en el LED)

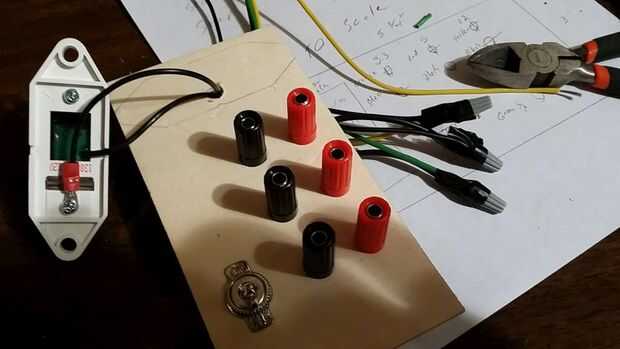

¿Enciende? Gran ahora es el momento de comenzar el cableado a los terminales de conexión. Apague el interruptor y desconecte y retire el cable de alimentación de la fuente de alimentación. Conseguir algún palillo doble cinta o madera tornillos y sujete su LED en el panel.

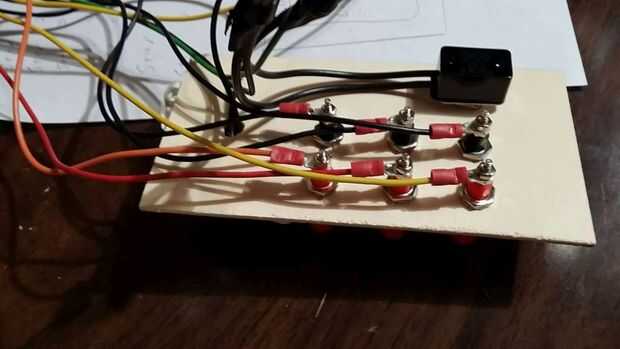

Encontrar un cable naranja (+ 3.3V) un Red(+5V) y un amarillo (+ 12V) y 3 cables negro (masa). Tira de 1/4 de pulgada de aislamiento del extremo de cada alambre y engarzado en un anillo terminal. Hay una tuerca pequeña en cada post de enlace puse mi terminales de anillo entre las 2 tuercas y apretar luego junto con las mordazas de alicates de aguja en mi cortador de alambre.

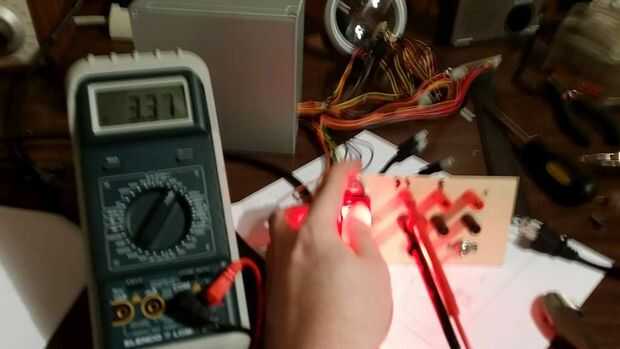

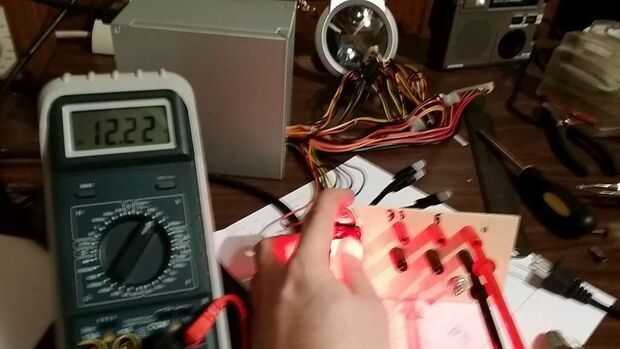

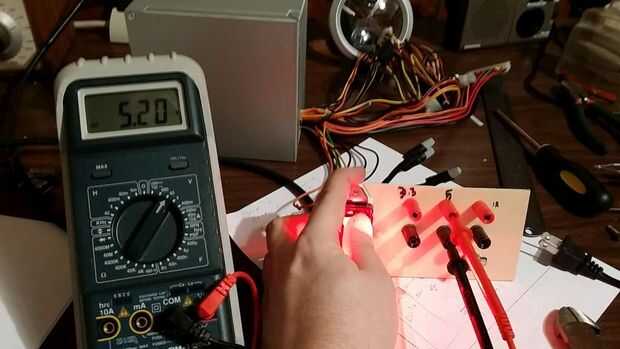

Alambré mi panel de modo que la tensión subió en valor de izquierda a derecha. con 12V en el derecho sin embargo se puede utilizar el diseño de lo que usted elige. El panel ahora atado con alambre para arriba y ahora es el momento para poner a prueba todos limpiar la etiqueta y el paquete de los terminales. Usé pequeñas abrazaderas de plástico para mantener los cables desde el panel a la fuente de alimentación limpia. Y placas de extremo triangulares pequeña hechas para el panel de capas luz de más chatarra. Mantiene se vea limpia y ordenadas y pequeñas piezas rueden detrás de él. El LED recibió un trozo de cinta aislante en la cara a atenuarse hacia abajo un poco como lo es freaking brillante y se puede ver en mis lecturas del multímetro (set DC) qué postes que son a la etiqueta.

Permanecer templado como tengo unos proyectos para que conecte a los puertos"accesorio" de la materia que voy a añadir dos puertos USB, un ventilador de escritorio y una lámpara de escritorio.
