Simular cámara de presión y temperatura de altura (11 / 14 paso)

Paso 11: Conexión de la bomba de vacío

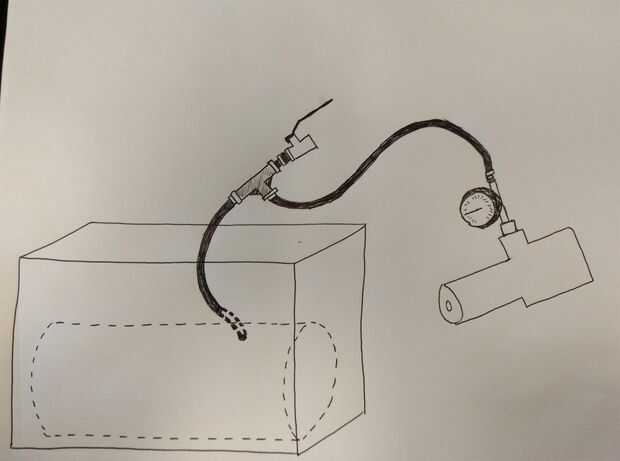

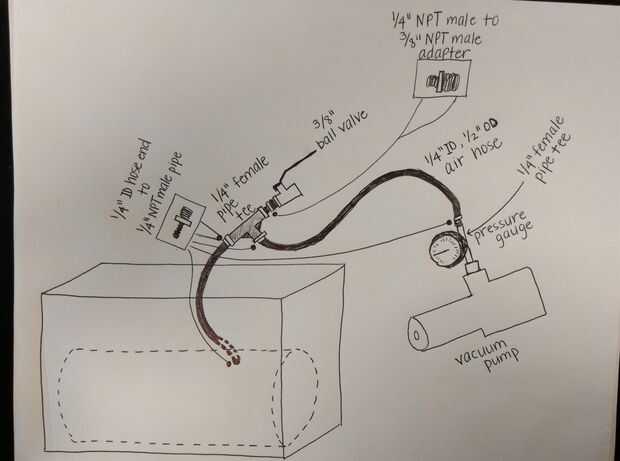

Puesto que hay muchas maneras que el mismo objetivo podría ser alcanzado, las piezas que pueden no ser necesarias para otro proyecto similar. Utilizamos accesorios de tubería NPT (rosca de tubería nacional). Wikipedia tiene información básica sobre el TNP y que todo los diversos números, que es útil cuando se trata de determinar que piezas comprar (https://en.wikipedia.org/wiki/National_pipe_thread). Los diagramas muestran el diseño (con la etiqueta y no) que hemos elegido conectar la bomba de vacío a la cámara de presión.

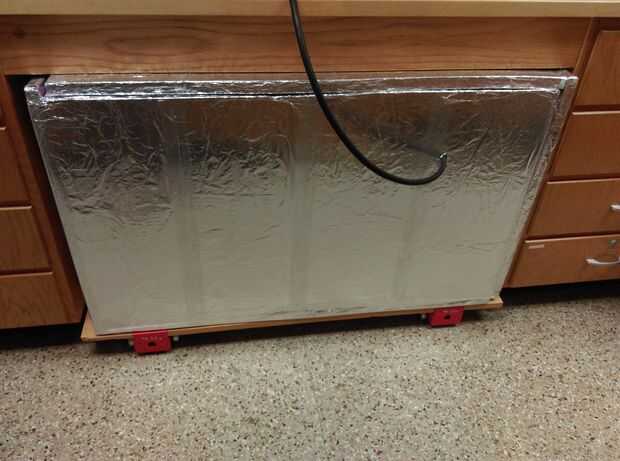

El siguiente paso fue conectar todos los accesorios y mangueras. Compramos la manguera en una sección de 10 pies y córtela en dos tubos con longitudes apropiadas para nuestra cámara y el espacio. Asomó un pequeño agujero por el lado de la caja de la espuma de poliestireno para la manguera pasar y al extremo de la manguera en el tubo de PVC de la manguera.

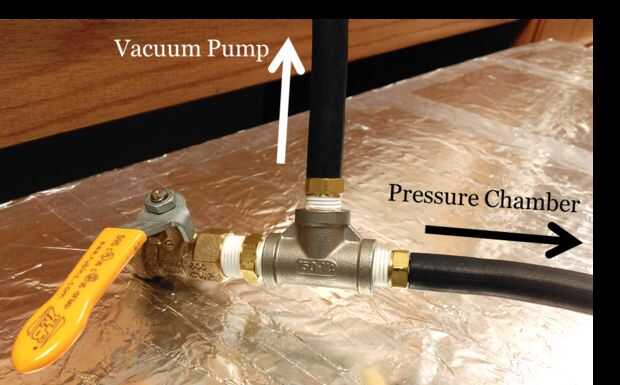

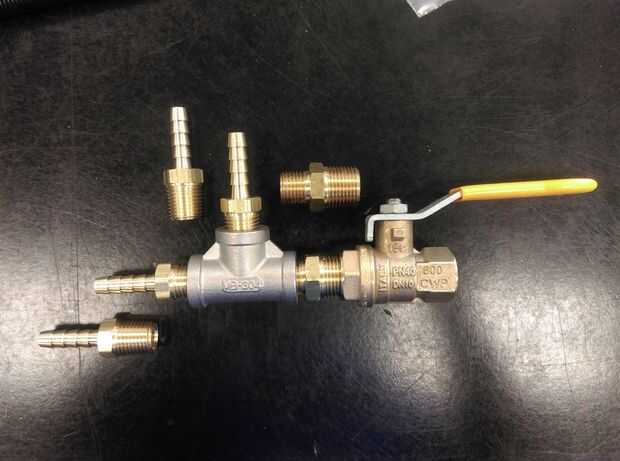

El otro extremo de la manguera conectada a un extremo de la manguera a ¼" acople macho NPT. Esta pieza se atornilla en el extremo de un ¼" hembra" t ". Cinta Teflon fue envuelto todas roscas antes de hacer conexiones. El otro extremo del tee de tubo tiene una válvula de bola conectada a él para dejar salir el aire de la cámara de presión.

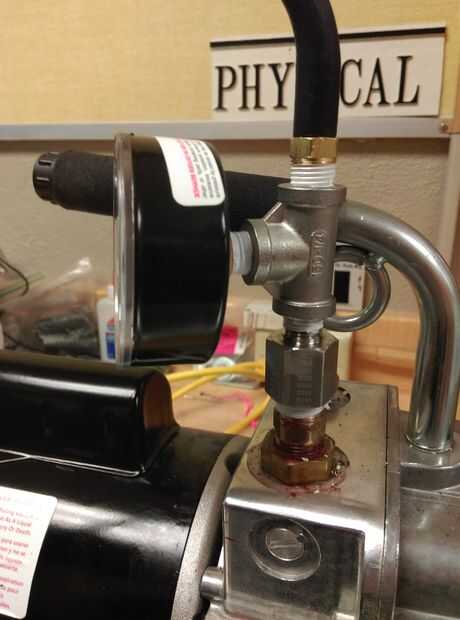

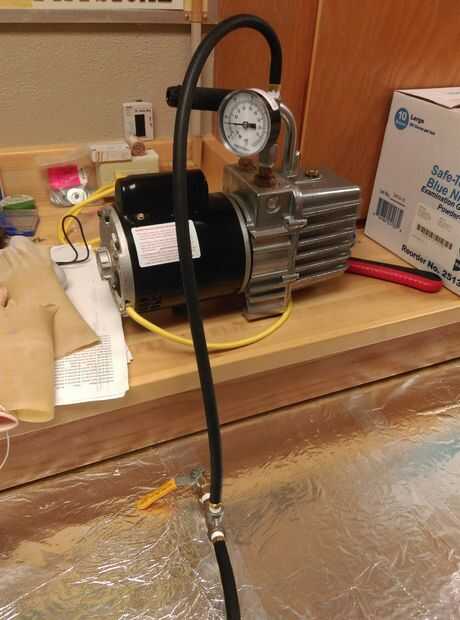

El tercer lado de la t de la pipa debe un ¼" NPT macho conexión manguera final, luego una manguera funciona desde aquí la bomba de vacío. Antes de que la manguera alcance la bomba de vacío, utilizamos un ¼" hembra" t "para agregar un medidor de presión. También necesitábamos un ¼" NPT macho a ½" NPT adaptador macho para conectar a la bomba de vacío.
