Simulador de ECG (2 / 27 paso)

Paso 2: ADS1293 de TI solo Chip Monitor cardiaco

Como cerca de retiro, estoy interesado en la construcción de un monitor de corazón para mí, usted sabe todos los DIY y de código abierto. Estos días puede obtener el análogo todo front-end para un monitor de ECG como un circuito integrado barato de Texas Instruments. El dispositivo de ADS1293 soporta cuatro cables de ECG y hace todos los A/d conversión y procesamiento de señal. Usted puede comunicarse a través de una sencilla interfaz SPI y esto debería ser sencillo para "aislar" el ADS1293 del resto del monitor de corazón utilizando, por ejemplo, Analog Devices transformador digitales aisladores.

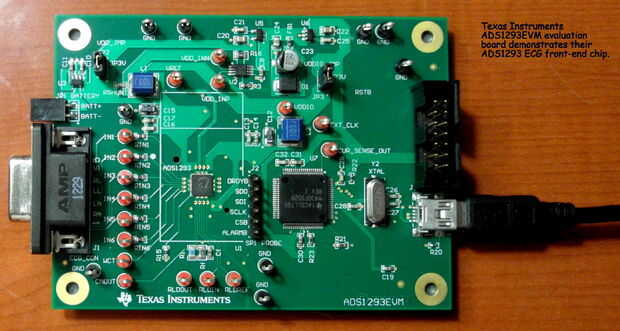

Para conocer el chip de front-end de TI ADS1293 ECG, he comprado una placa de evaluación $99 de TI. Los cables de ECG están conectados mediante un conector D de 9 pines y un cable USB conecta esta tarjeta a la PC y TI una sofisticada aplicación de Windows que te permite modificar todos los registros de control de la viruta, ve las señales y así sucesivamente. El primer paso en el aprendizaje sobre cualquier sofisticado chip debe conseguir una hoja de datos y una placa de evaluación.
