Paso 2: Cableado del interruptor
![]()

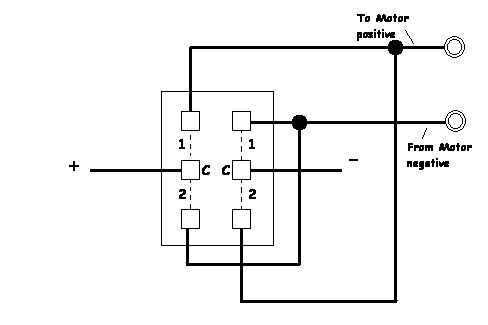

Este diagrama muestra el interruptor DPDT, con una posición de centro OFF (necesario para poder girar el motor apagado) el + y - es de la batería terminal conexiones a los terminales de centro (común) del interruptor. Los números (1 y 2) indican las conexiones hechas dentro del interruptor cuando el interruptor está en la (1) posición o en la posición de (2). Tenga en cuenta las gotas. Muestra que los cables estén conectados. Todos los demás cables están de paso sobre la otra. Otra cosa... Puede utilizar dos SPDT interruptores al lado de lo físicamente la abrazadera la alterna para lograr el mismo efecto. Con los interruptores en direcciones opuestas se conectarán ambos interruptores a positivo o negativo de la batería y el motor no marcha.
