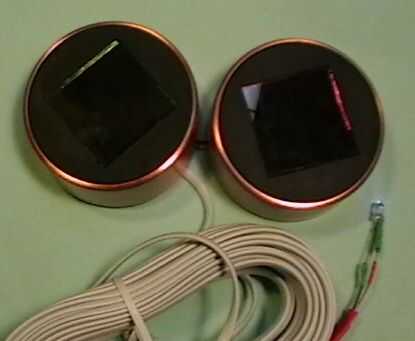

Simple tragaluz eléctrico de luces solares del césped (4 / 4 paso)

Paso 4: cableado

El cableado es muy simple.

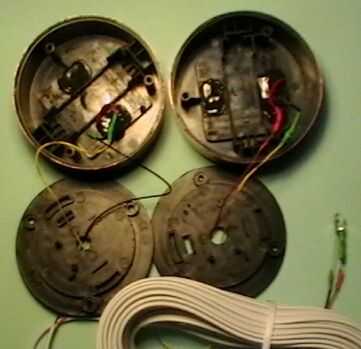

El cable negro de la célula solar a la izquierda está conectado al cable negro del cable de teléfono.

El cable amarillo se conecta al cable rojo en la célula solar a la izquierda y el otro extremo del cable amarillo se conecta al cable negro de la célula solar a la derecha.

El cable rojo en la célula solar a la derecha está conectado al cable rojo del cable de teléfono.

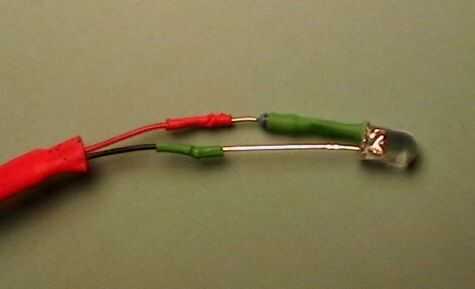

El cable rojo y negro en el otro extremo del cable de teléfono están conectados al LED con su resistencia limitadora actual. Si el LED no se ilumina con las células solares en el sol, invertir los cables que van al LED.

El LED en el cuadro es una común de 5mm LED diseñado para funcionar a 20 miliamperios. Desde el césped luz solar vende difiere en tamaño y eficiencia que la resistencia correcta se determina probando diferentes resistencias al mediodía en un día soleado (brillo máximo. Trate de 150-200 ohmios para empezar y luego tratar de resistencias inferiores hasta llegar a cerca de 20 miliamperios. Para calcular la corriente mida el voltaje en la resistencia con un voltímetro y divida el voltaje por el valor de la resistencia (ohmios).

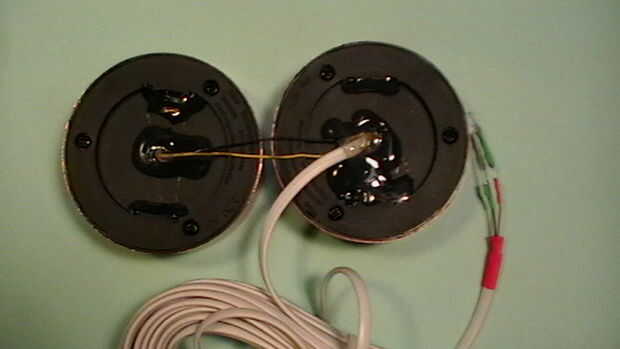

Después de volver a montar los recintos puede sellar los agujeros en la espalda con un sellador de pegamento pistola o silicona.

Actualización: hice algunas pruebas con una luz solar del césped y no resistencia. Funciona bastante bien también y por supuesto cuesta menos. Ahora tengo la iluminación sola versión a un área pequeña en mi garaje.
