Paso 3: Gabinete de electrónica

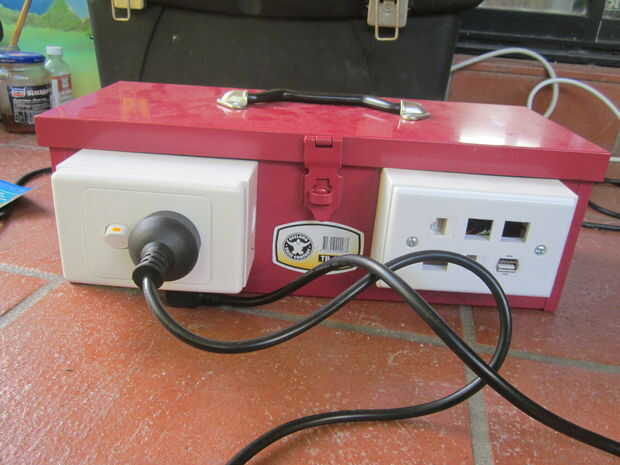

La caja se utiliza para alojar los siguientes componentes:
El microcontrolador (Arduino)
La fuente de alimentación ATX
Montaje de la caja de externo 240v
Monte la cara para las interfaces externas clave.
Tuve la suerte de que el cuadro era las dimensiones correctas para fuente de alimentación ATX muy bien. La bomba que seleccioné fue una bomba de estanque sumergible de 300 vatios 'enchufe'. por lo tanto, el interruptor de la bomba encendido y apagado era necesaria construir una toma de corriente del relé controlado.
Abajo está un diagrama de bloques de los componentes de electrónica
Recinto externo 240v
ADVERTENCIA: este paso contiene el uso de la red eléctrica. Si no está seguro de manejo corriente por favor no trate de esta parte del proyecto.
La alternativa es comprar un fuera de la solución de plataforma como https://www.adafruit.com/products/268 que elimina la necesidad de este paso.
Esta fue mi primera vez usando la red eléctrica en un proyecto de electrónica y tomar precauciones tales como:
Utilice un dispositivo CCD.
el recinto de la tierra.
nunca podrá ponerse en forma la parte de 240v del circuito cuando el recinto secundario está abierto
Compré el siguiente kit de ebay http://www.ebay.com.au/itm/K006-relay-board-module-5v-for-Arduino-PIC-Atmel-TTL-10AMP-mains-/221319906349?pt=UK_Computing_Other_Computing_Networking&hash=item3387b1c42d&_uhb=1
https://www.Sparkfun.com/tutorials/119
La carcasa externa de GPO es el más grande que se puede comprar por un enchufe.
La placa frontal también vino con un interruptor de manera que Desenergice la salida independientemente del estado del relé.
Recomiendo ampliar el LED en la placa de relé y acabado en la cara del recinto principal para ayudar a solucionar problemas/diagnosticar cualquier problema.
Se trata de una caja vertical con una placa de interruptor y GPO. Corte un agujero rectangular debajo de la sección de la canalización vertical para adaptarse a un soporte de montaje Tornillo IED que despojó de una vieja fuente de alimentación ATX. Todo el trabajo que hice que contiene 240 VAC está contenido dentro de este cuadro. Hice este intentionaly para aislar el circuito de alto voltaje del circuito del microcontrolador. Cuando sigo hurgando de cambiar pines de arduino wont toque accidentalmente cualquier terminales de alto voltaje.
La fuente ATX
Fuente de alimentación ATX es un proyecto excelente solución como esta. Son muy baratos, eficientes y disponibles. añadiendo en el progect tenemos un circuito muy eficiente para proporcionar baja corriente 5v DC continuamente mientras está conectado, que mantiene el Arduino vivo y corriendo. También podemos usar el arduino para tirar de los cables de señal del ATX alta o baja a la fuente hacia arriba o hacia abajo dependiendo de nuestras necesidades de energía de alimentación
Un pin de la fuente ATX se puede encontrar en:
http://en.wikipedia.org/wiki/ATX#Power_supply
Pernos principales son:
Púrpura - 5v standby, conecta en el riel de 5v de arduino.
-Encendido, conectado a uno de los pines de salida del arduino y tiró bajo para encender la fuente de alimentación.
Tierras están conectadas juntos.
fuente de 12V se usa para alimentar la bobina del relé.
