Simple remoto datos trazar usando Android / Arduino / pfodApp (4 / 6 paso)

Paso 4: Prueba con el SerialMonitor

Antes de conectar vía bluetooth, usted puede probar el bosquejo usando la Arduino IDE SerialMonitor. Primero remueva la tarjeta de bluetooth, ya que utiliza la misma conexión de TX/RX como la programación de USB y conexión del monitor serial y copiar y pegar el dibujo (SimpleDataPlotting.ino) en el IDE de Arduino y programa de la placa Arduino. A continuación, abra el SerialMonitor del IDE de Arduino

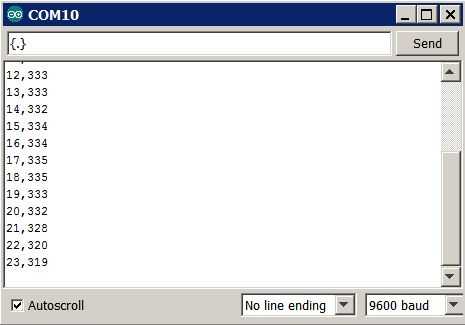

Puedes ver los datos enviados por la Junta de la ONU.

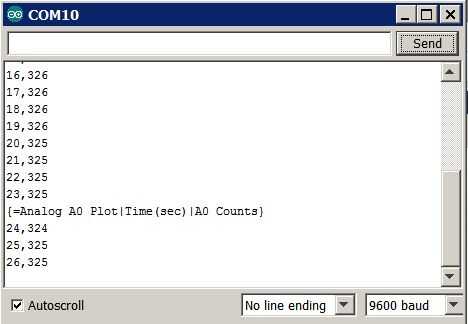

Escriba {.} y haga clic en "Enviar" para enviar el comando getMainMenu, {.} Esto es lo que el pfodApp enviará primero cuando se conecta. El dibujo responde con el comando trazar.
{= A0 analógico Plot| Tiempo (seg) | Cuentas de a0}
que pedirá la pfodApp para abrir una pantalla de trazado y empezar a trazar los datos. Esto también empieza a guardar los datos en un archivo. Ver pfodSpecification para más detalles sobre los mensajes y pantallas que pfod (Protocolo de descubrimiento de la operación) admite.
