Simple palo RC avión construir (CAD modelo incluido) (5 / 6 paso)

Paso 5: Landing Gear y montaje de electrónica

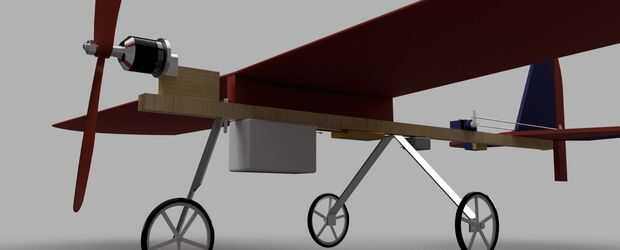

El puntal de aterrizaje delantero se hace de la culata de aluminio en la LDM. Bendj.5'' de un extremo a un ~ 100 grados y cortar 6'' de esta curva. Gire el pasado.5'' de este fin de modo que es perpendicular al resto de la costilla de aterrizaje delantero. Taladre un orificio del tamaño necesario para el perno de la rueda a través del centro y fijar el bulón con una tuerca. Loctite en otro perno encima del mismo, añadir la rueda y el loctite un perno después.

El tren de aterrizaje trasero está construido exactamente igual, excepto hay otra longitud de 6'' para la segunda rueda.

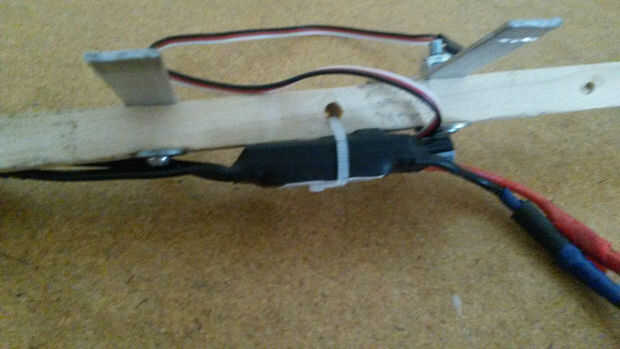

La ventaja de un avión de palo es la facilidad de montaje electrónica. Todo de la electrónica de este plano se montan debajo del ala, ziptied con los agujeros en el fuselaje. Asegúrese de mantener los orificios pequeños no severamente debilitar el fuselaje. Una tira de velcro es posicionado directamente debajo del bloque de montaje del motor para equilibrar correctamente el plano con la batería. Una correa de velcro puede fijarse alrededor del fuselaje y batería para solidificar esta articulación.
