Simple máquina CNC (4 / 7 paso)

Paso 4: Eje Z & herramienta

Los deslizadores del cajón deben acoplarse a las longitudes de 300mm de eje y

Corte un trozo de madera para ir entre las 2 longitudes de 300mm en la parte superior a este un agujero debe ser cortado para el rodamiento que este agujero tiene que ir todo el camino a través de la protuberancia de madera.

Una longitud de madera necesita corte para agregar a la parte inferior de longitudes de 300mm del eje y. Un agujero debe ser cortado a la mitad para el cojinete.

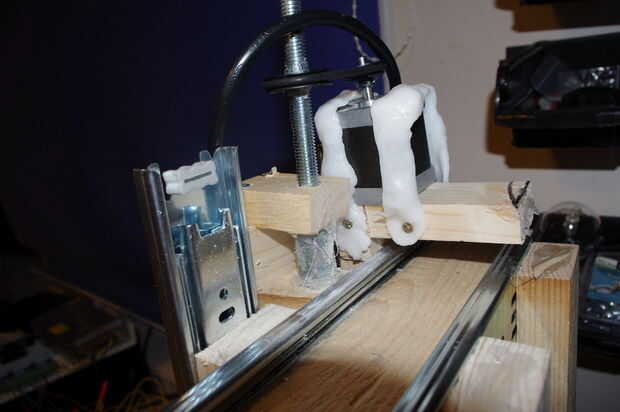

Ahora añadir el roscado barra lanzó 2 rodamientos. Es importante para asegurarse que la varilla roscada y los deslizadores de cajón todos los niveles.

Mida y corte una pequeña hoja de MDF para fijar la herramienta. Una vez que la herramienta se fija en lugar de adjuntar la hoja del MFD y la herramienta a los deslizadores del cajón.

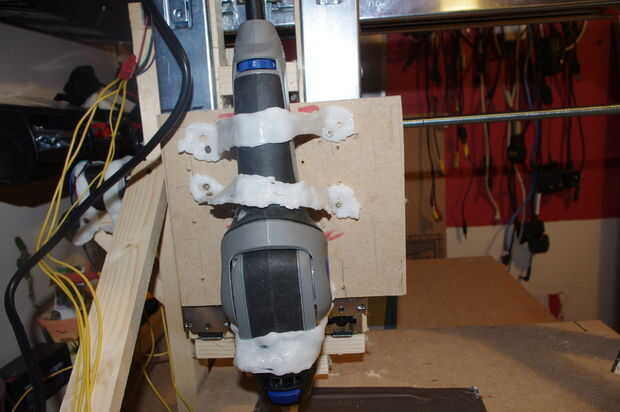

He utilizado Polimorfia a hacer montajes para las herramientas de molino

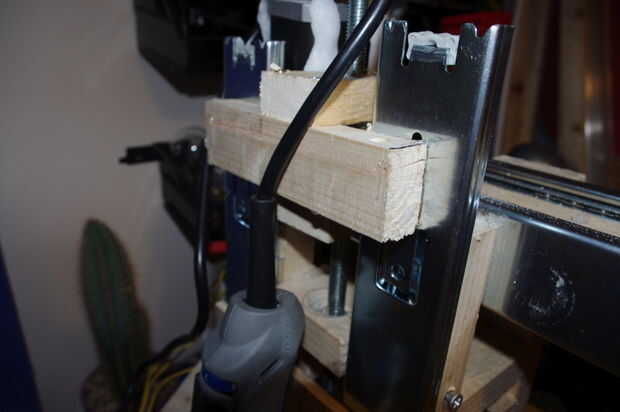

Tiene una longitud de madera ir entre los reguladores de 2 cajones en la parte superior también necesidad de 2 trozos de madera a la tuerca del emparedado.

Fijar el eje y y eje z a la hoja de base. A continuación cortar algunos tramos de madera para actuar tiene puntales de apoyo es importante que el eje y nivel tanto vertical como horizontalmente

Un resumen del z final
