Simple franja partido de luces LED con arduino (2 / 4 paso)

Paso 2: cableado

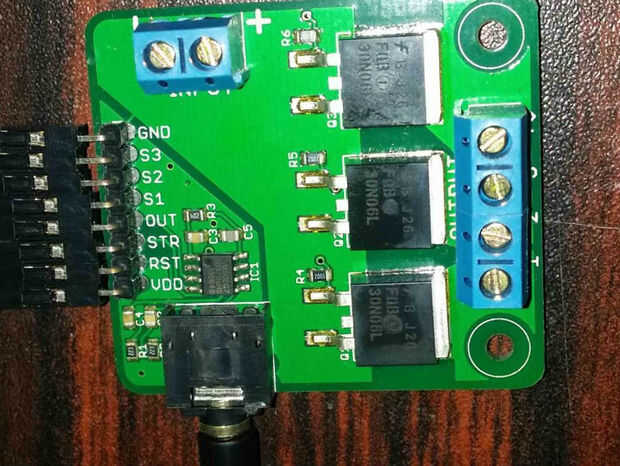

freno a tablero tengo tiene las siguientes clavijas

  • (Salida de MSGEQ7)
  • STR (Pin del estroboscópico de la MSGEQ7)
  • RST (Reset Pin de la MSGEQ7)
  • VDD (5v de entrada)
  • GND (masa)
  • S1 (base de 1 MOSFET)
  • S2 (base de 2 MOSFET)
  • S3 (base de 3 MOSFET)

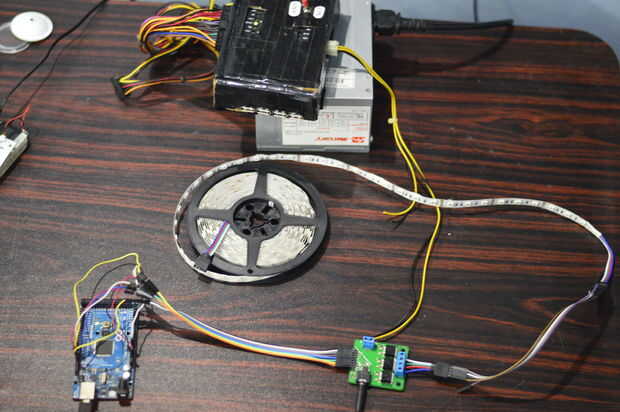

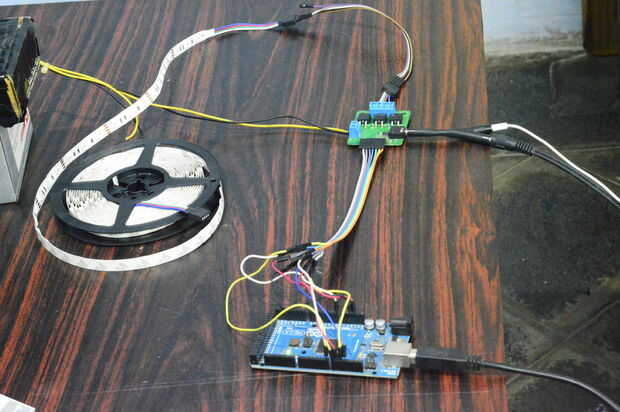

Conexión de PIN a Arduino son las siguientes

Junta de MSGEQ7 Arduino
HACIA FUERAPIN ANALÓGICO 0
STRPIN DIGITAL 7
RSTPIN DIGITAL 8
VDD5V DE ARDUINO
TOMA DE TIERRATOMA DE TIERRA
S1PIN DIGITAL 9
S2PIN DIGITAL 10
S3PIN DIGITAL 11

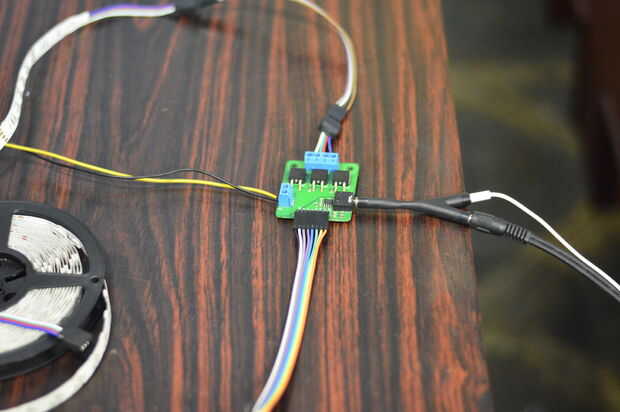

positivos y negativos de la Junta se conecta a 12v y tierra para alimentar LED de la tira.
