Simple controlador de semáforo de Arduino (3 / 4 paso)

Paso 3: Alambre de todo

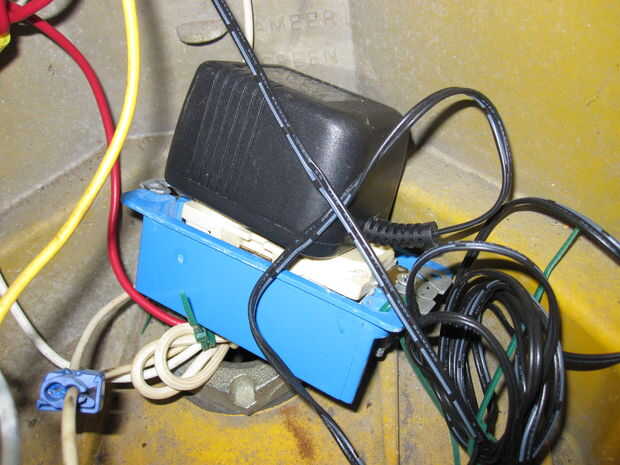

  • Conecte la toma de corriente en serie para el autobús de la energía, esta se utilizará para alimentar el Arduino.

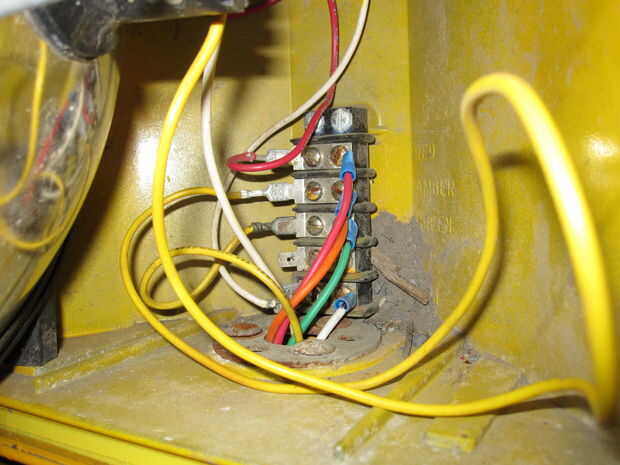

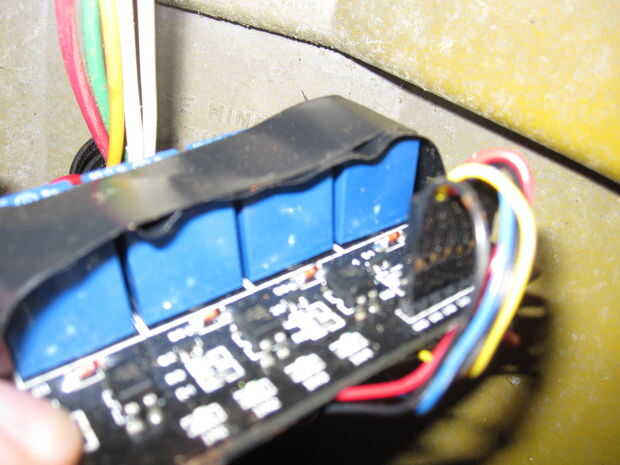

  • Fije a continuación 3 de los relés al bus de alimentación en serie con cada luz.

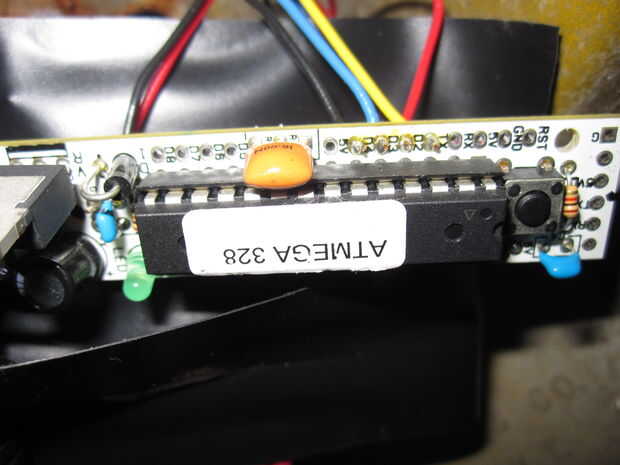

  • Una vez que todos los cableados juntos conectar el microcontrolador a la placa de relé y conecte el adaptador de alimentación de arduinos a la salida del que ahora tienes dentro el semáforo.
