Simple contador de tiro de pistola Nerf utilizando un visor de fotos llavero (3 / 4 paso)

Paso 3: Interruptor de alambre visor de fotos

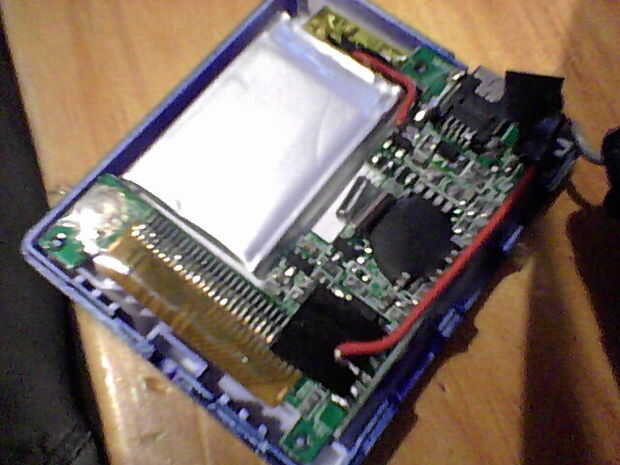

Cuando abrí mi visor de fotos, inmediatamente noté que los botones se montaron sobre un trozo de placa de circuito que fue montado verticalmente al lado de la placa de circuito principal, y que había cuatro conexiones de soldadura buena entre él y el tablero principal.  Una de estas conexiones fue separada de los demás, por lo que adiviné que era común y los demás accionados los diferentes botones.  Al intentar probar esta teoría con un polímetro, la Junta mantiene encender (no había manera para desconectar la batería) y me di cuenta que cruzando el campo común y los electrodos de botón haría que el espectador se comportan como si se presiona una tecla.  Este método es probablemente específico para este modelo, aunque, así que consciente de que su kilometraje puede variar.  Sospecho que en la mayoría de los espectadores podría simplemente pop el contacto superior del botón y de la soldadura de los cables de la pistola a los contactos abajo.  Taladré un agujero pequeño en la parte posterior del espectador para funcionar los alambres a través.  Me gustaría que me había puesto en algún tipo de conector, pero los que había parecido demasiado voluminosa.
