Simple Buck Driver de LED con PWM entrada (4 / 6 paso)

Paso 4: Conectar LEDs

La tensión de alimentación tiene que estar al menos 2V o tan adelante superior de un total de LED de voltaje, que es de aproximadamente 3.5V por LED blanco.

Dependiendo de la tensión de alimentación, Buck del pobre puede conducir hasta 6 LEDs conectados en serie. Con el conductor actual constante del LED, es mejor conectar LEDs en serie, para que todos los LEDs Obtén la misma corriente exacta. La siguiente tabla muestra el número de LEDs conectados serie y la tensión de alimentación necesaria.

Número de LEDs

Tensión de alimentación mínima

1

5V

2

9V

3

12V

4

15V

5

20V

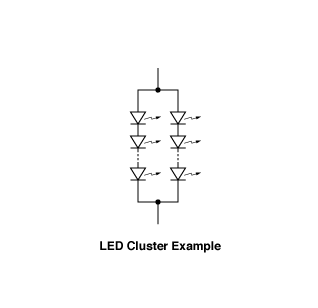

Usted puede en serie-paralelo conectar LEDs para manejar LEDs más según sea necesario. Si sólo tiene fuente de alimentación 12V pero para conectar 6 LEDs, hacer dos cadenas de 3 LEDs en serie y conectarlos en paralelo, por ejemplo (véase el esquema).
